1.5P 25A AC AC Contactor Contactor

1.5P 25A AC Accessorate Controlors Air ແມ່ນຜູ້ຕິດຂັດ ACT ທີ່ແນ່ນອນແມ່ນຖືກອອກແບບມາເພື່ອໃຊ້ໃນຕູ້ເຢັນ, ເຄື່ອງປັບອາກາດ, ແລະລະບົບຄວາມຮ້ອນໄຟຟ້າ. ການເຊື່ອມຕໍ່ພະລັງງານສາມາດເຮັດໄດ້ດ້ວຍບໍ່ໄດ້ຢູ່ສະຖານີ screw ທີ່ມີການເຊື່ອມຕໍ່ໄວຫຼືສະຖານີ lug ໂດຍມີການເຊື່ອມຕໍ່ດ່ວນ ພວກເຂົາປະຕິບັດຕາມ IEC60947-4-1-1

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

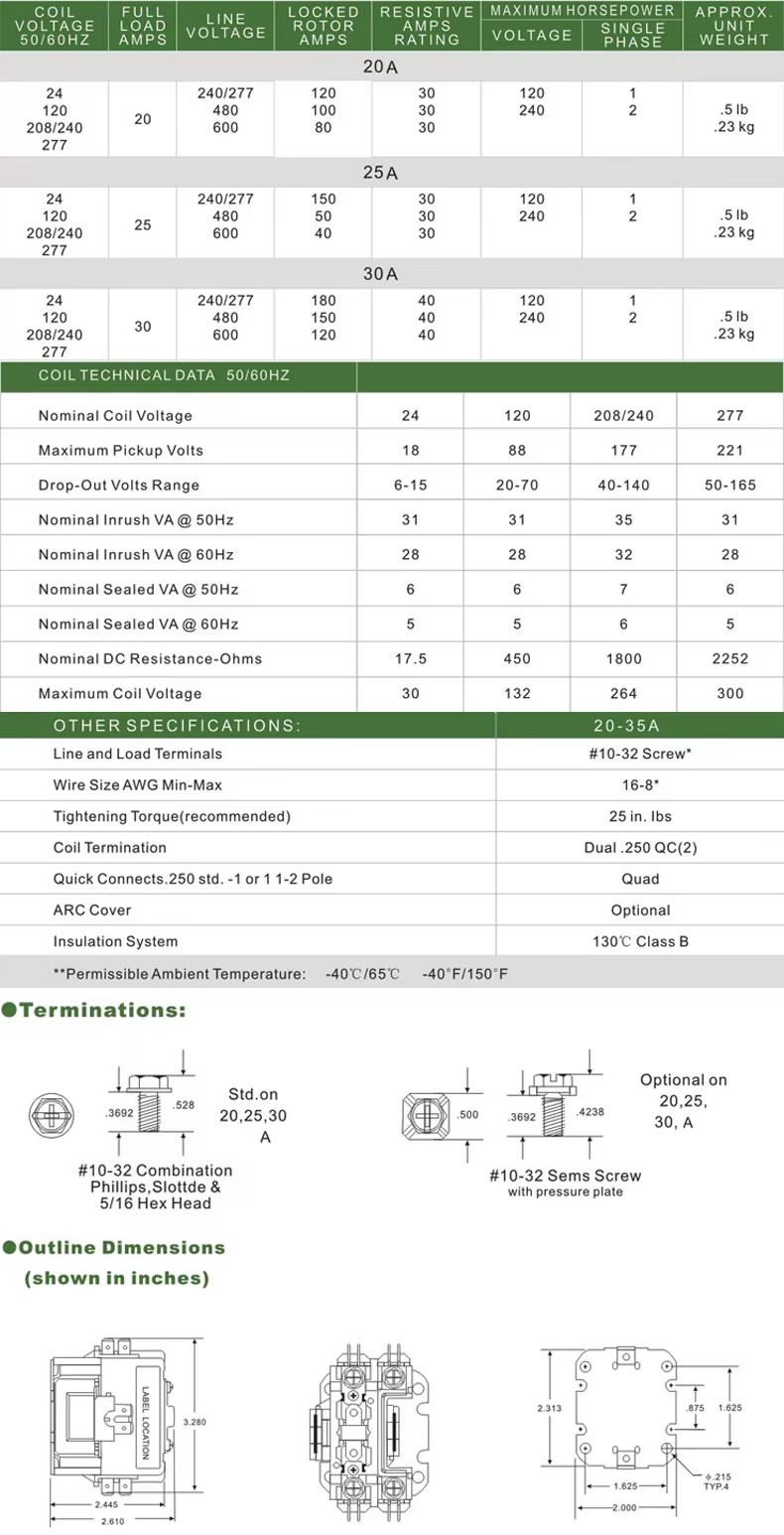

ແບບບໍ່	ການໂຫຼດເຕັມ	ຕ້ານທານກັບ amps (a)	ສະເຕກ No.	coil ແຮງດັນໄຟຟ້າ ( v)	ແຮງດັນໄຟຟ້າ (v)	Max HP		-
ແບບບໍ່	Amps (a)	ຕ້ານທານກັບ amps (a)	ສະເຕກ No.	50 / 60hz	ແຮງດັນໄຟຟ້າ (v)	ແຮງຈິດໃຈ (v)	ດຽວ ໄລຢະວະໄລ	ສາມ ໄລຢະວະໄລ
CJX9-20 / 1	20	30	1	24	240/277	120	1.5	-
CJX9-20 / 1.5			1.5
CJX9-20 / 2			2
CJX9-20 / 3			3	120	480	240/270	3	7.5
CJX9-20 / 4			4	208/240	600	480/600	-	7.5
CJX9-25 / 1.5	25	35	1.5	24	240/277	120	2	-
CJX9-25 / 2			2	24	240/277	120	2	-
CJX9-25 / 3			3	120	480	240/270	5	7.5
CJX9-25 / 4			4	208/240	600	480/600	-	15/20
CJX9-30 / 1.5	30	40	1.5	24	240/277	120	2	-
CJX9-30 / 2			2	120	480	240/270	5	10
CJX9-30 / 3			3	208/240	600	480/600	-	15/20
CJX9-30 / 4			4	208/240	600	480/600	-	15/20
CJX9-40 / 2	40	50	2	24	240/277	120	3	-
CJX9-40 / 3	40	50	3	120	480	240/270	7.5	10
CJX9-40 / 4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50 / 2	50	60	2	24	240/277	120	3	-
CJX9-50 / 3	50	60	3	120	480	240/270	10	15
CJX9-50 / 4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60 / 2	60	70	2	24	240/277	120	5	-
CJX9-60 / 3	60	740	3	120	480	240/270	10	20
CJX9-60 / 4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75 / 2	75	85	2	24	240/277	120	5	-
CJX9-75 / 3	75	85	3	120	480	240/270	15	25
CJX9-75 / 4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90 / 2	90	100	2	24	240/277	120	7.5	-
CJX9-90 / 3	90	100	3	120	480	240/270	20	30
CJX9-90 / 4	90	100	4	208/240	600	480/600	-	50/50

ອຸປະກອນການສນວນ	ຂໍ້ມູນຕິດຕໍ່ແລະຜູ້ຂົນສົ່ງແມ່ນມີຄຸນນະພາບສູງ ນ້ໍາມັນໄຟຟ້າ-ຊັ້ນຮຽນໄຟຟ້າ
ລະດັບອຸນຫະພູມ	-40 ° F ເຖິງ 150 ° F; -5- + 40
ຊີວິດກົນຈັກ (ບໍ່ມີການໂຫຼດ)	ສອດຄ່ອງກັບມາດຕະຖານສະເພາະ UL ແລະ ARI
ຊີວິດໄຟຟ້າ	ສອດຄ່ອງກັບ UL ແລະ ARI ສະເພາະ ມາດຕະຖານ
ນ້ໍາຫນັກ (ປະມານ)	9.25 OZ
ຄວາມຖີ່ຂອງການຕັດຜົມ	50 / 60hz
ການສນວນກັນ	ຫ້ອງຮຽນ B (130ºC)
ສໍາພັດ	Connector ກົດດັນແລະຄູ່ 1/4 Q.C
ປະຕິບັດງານ	ຂະຫນາດ 85% ຂອງ coil nominal coil; ສູງສຸດ 110% ສູງສຸດທີ່ປອດໄພ ປະຕິບັດງານ
ວົງຈອນພາສີ	ເລີງ

ຫຼັກການຂອງການປະຕິບັດງານ

ໃນເວລາທີ່ວົງຂອງ 1.5p 25a Contactor ACT ACT, ACT A ART, ALS CORE ແລະດຶງດູດລະບົບຕິດຕໍ່ເພື່ອປິດ, ດັ່ງນັ້ນການເຊື່ອມຕໍ່ການໂຫຼດຂອງໄຟຟ້າໃຫ້ກັບແຫຼ່ງພະລັງງານ. ໃນເວລາທີ່ coil ແມ່ນ en-energized, ທາດເຫຼັກບໍ່ສູນເສຍການສະກົດຈິດແລະລະບົບຕິດຕໍ່ແມ່ນແຍກໂດຍພາກຮຽນ spring, ດັ່ງນັ້ນການເຊື່ອມຕໍ່ການເຊື່ອມຕໍ່ການໂຫຼດຈາກແຫຼ່ງພະລັງງານ. ດ້ວຍວິທີນີ້, ຜູ້ຕິດຕໍ່ອະນຸຍາດໃຫ້ຄວບຄຸມດ້ານການເຄື່ອນທີ່ຂອງເສັ້ນໄຟຟ້າຫ່າງໄກສອກຫຼີກ.

ຄໍາຮ້ອງສະຫມັກທີ່ມີຈຸດປະສົງທີ່ແນ່ນອນ:

• CJX9 (ຫຼື Sta) ຜູ້ຕິດຂັດສະພາບອາກາດສ່ວນໃຫຍ່ແມ່ນໃຊ້ໄດ້ໃນສາຍ AC 50hz ຫຼື 60hz, ກະແສໄຟຟ້າທີ່ໄດ້ຮັບການກວດສອບ 240V, ໃຊ້ເພື່ອປິດຫລືປິດສາຍ

•ຜູ້ຕິດຕໍ່ເຄື່ອງປັບອາກາດແມ່ນຜູ້ຕິດຂັດ AGE ທີ່ແນ່ນອນແມ່ນຖືກອອກແບບມາເພື່ອໃຊ້ໃນຕູ້ເຢັນ, ເຄື່ອງປັບອາກາດ, ແລະລະບົບຄວາມຮ້ອນໄຟຟ້າ.

•ການເຊື່ອມຕໍ່ພະລັງງານສາມາດເຮັດໄດ້ດ້ວຍສະຖານີ screw ທີ່ມີສະຖານີເຊື່ອມຕໍ່ຫຼືສະຖານີ lug ໄວດ້ວຍການເຊື່ອມຕໍ່ໄວ

•ພວກເຂົາປະຕິບັດຕາມ IEC60947-4-1-1

ໂຄງສ້າງແລະຄຸນລັກສະນະຕ່າງໆ

ໂຄງສ້າງ:

ລະບົບໄຟຟ້າ: ລວມທັງ Coil, ຫຼັກແລະສ່ວນປະກອບອື່ນໆ, ໃຊ້ເພື່ອຜະລິດໄຟຟ້າສະໂມສອນເພື່ອຂັບລົດເປີດແລະປິດລະບົບຕິດຕໍ່.

ລະບົບຕິດຕໍ່: ລວມທັງການຕິດຕໍ່ຕົ້ນຕໍແລະການຕິດຕໍ່ສໍາຄັນແມ່ນໃຊ້ເພື່ອປະຕິບັດໃນປະຈຸບັນ, ແລະການຕິດຕໍ່ຊ່ວຍເຫຼືອຂອງສັນຍານຄວບຄຸມ.

ອຸປະກອນການດັບເພີງ ARC: ໃຊ້ໃນການດັບເພີງທີ່ສ້າງຂື້ນເມື່ອການຕິດຕໍ່ຈະຖືກຕັດຂາດຈາກການຕິດຕໍ່ຈາກຄວາມເສຍຫາຍ.

Shell: ໃຊ້ໃນການປົກປ້ອງອົງປະກອບພາຍໃນຈາກສະພາບແວດລ້ອມພາຍນອກ, ໃນຂະນະທີ່ໃຫ້ຄວາມຮ້ອນ.

ຄຸນນະສົມບັດ:

ດ້ວຍຈຸດປະສົງທີ່ກໍານົດໄວ້ເປັນຢ່າງດີແລະການອອກແບບສະເພາະສໍາລັບລະບົບໄຟຟ້າສະເພາະແລະປະເພດໂຫຼດ.

ລະບົບຕິດຕໍ່ແມ່ນຜະລິດຈາກວັດສະດຸທີ່ມີຄຸນນະພາບສູງດ້ວຍການປະກອບໄຟຟ້າທີ່ດີແລະການຕໍ່ຕ້ານ.

ລະບົບໄຟຟ້າມີກໍາລັງການດູດຊືມພຽງພໍທີ່ຈະເຂົ້າຮ່ວມແລະປ່ອຍລາຍຊື່ຜູ້ຕິດຕໍ່ທີ່ຫນ້າເຊື່ອຖື.

ອຸປະກອນການຂຸດຄົ້ນ arc ສາມາດປະຕິບັດໄດ້ຢ່າງມີປະສິດຕິຜົນຂອງປະຕູໂຄ້ງແລະປົກປ້ອງລາຍຊື່ຜູ້ຕິດຕໍ່ຈາກຄວາມເສຍຫາຍ.

ຫອຍແມ່ນຖືກອອກແບບໃຫ້ຖືກຕ້ອງດ້ວຍຄວາມເຂັ້ມແຂງທີ່ພຽງພໍແລະປະສິດທິພາບການລະລາຍຄວາມຮ້ອນ.

1.5P 25A Air AC Conditioning Contactor
