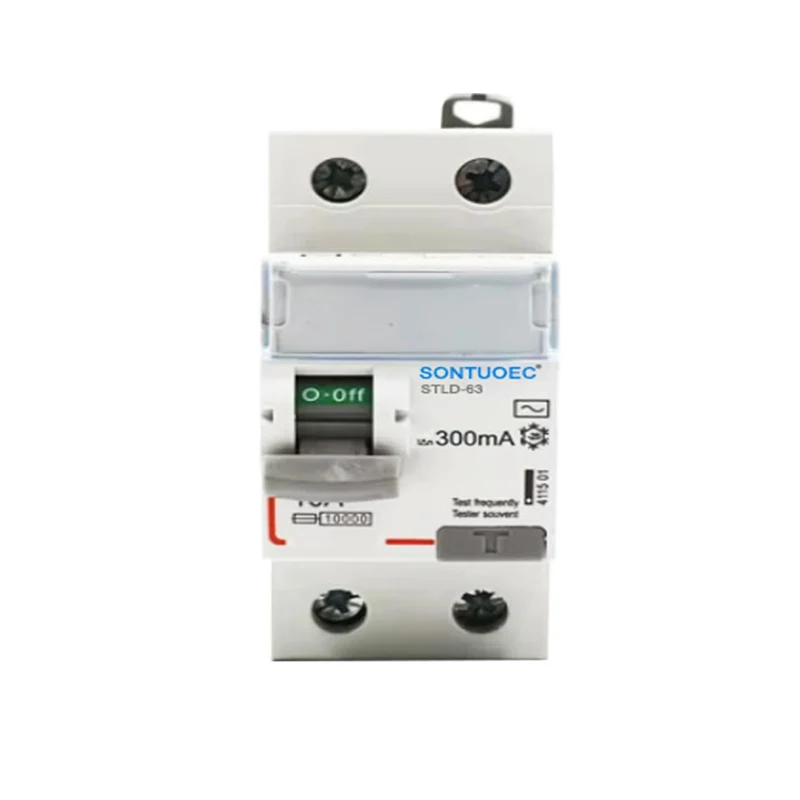

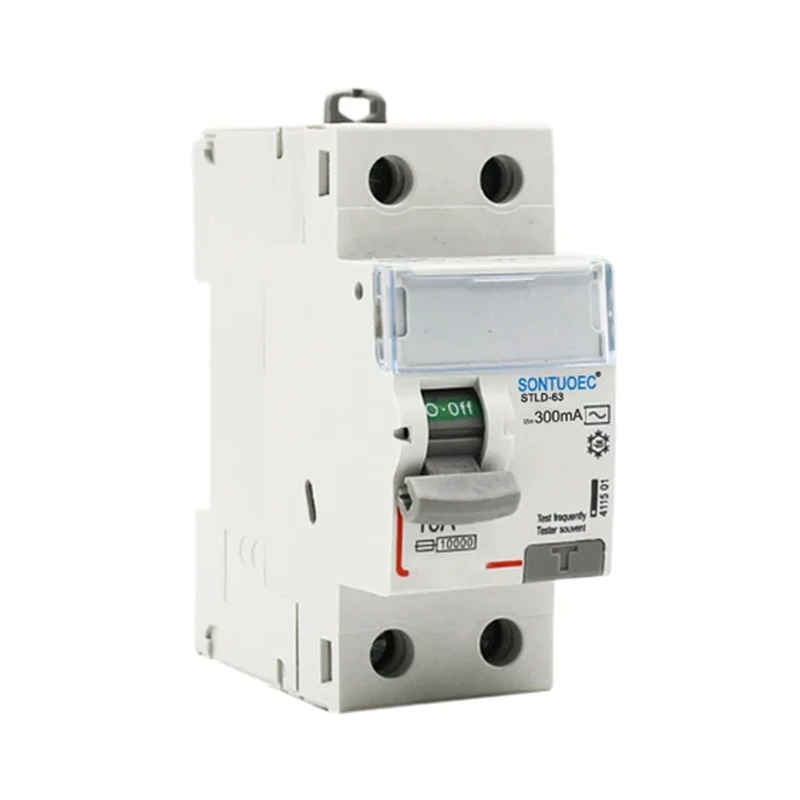

ປະເພດ AC ຂະຫນາດ 2P 63A / 30MA RCD

ປະເພດການດໍາເນີນງານຂອງປະເພດ AC 2P 63A / 30MA / 30MA / 30MA ແມ່ນອີງໃສ່ການຫັນປ່ຽນໃນປະຈຸບັນທີ່ຍັງຄ້າງຄາ. ໃນເວລາທີ່ກະແສໄຟຟ້າທີ່ບໍ່ສົມດຸນ (I.E. ການຮົ່ວໄຫລ) ເກີດຂື້ນໃນລະບົບໄຟຟ້າ, ຕົວປ່ຽນແປງໃນປະຈຸບັນທີ່ຍັງຄ້າງຄາກວດພົບກະແສໄຟຟ້າທີ່ບໍ່ສົມດຸນແລະສ້າງທາດສະມາຄົມໃຫ້ສະອາດກັບກະແສການຮົ່ວໄຫລ. ໄຟຟ້າແມ່ເຫຼັກນີ້ເຮັດໃຫ້ກົນໄກການປ່ອຍພາຍໃນຂອງ RCD, ເຊິ່ງກໍ່ໃຫ້ເກີດ RCD ເພື່ອຕັດການສະຫນອງພະລັງງານຢ່າງໄວວາ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແບບ:	ປະເພດ electro-smnetic; ປະເພດເອເລັກໂຕຣນິກ
ມາດຕະຖານ	IEC 61008-1
ຄຸນລັກສະນະໃນປະຈຸບັນທີ່ຍັງຄ້າງຄາ:	ແລະ, ແລະ

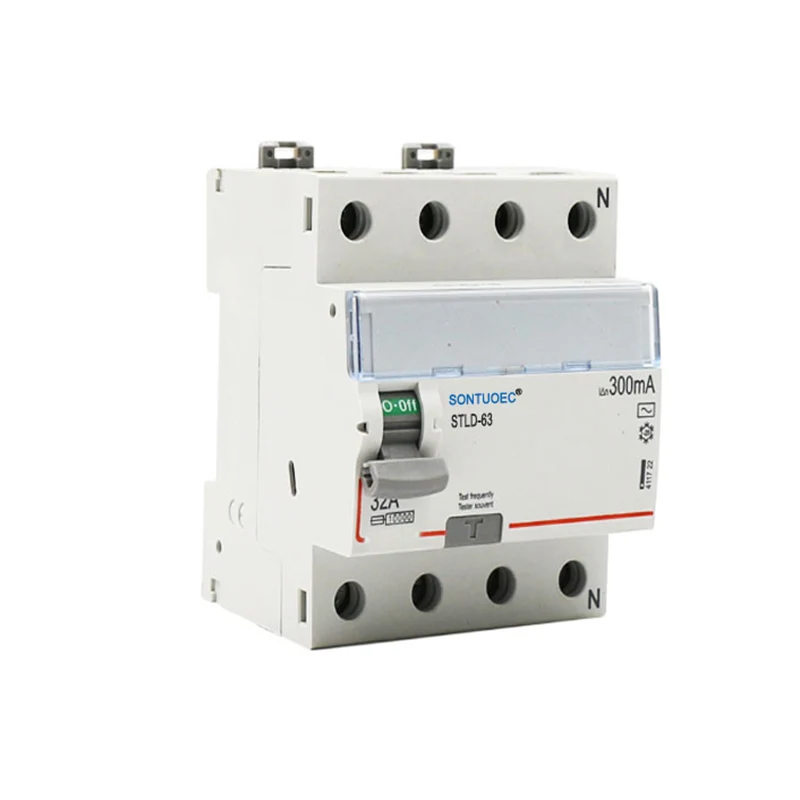

ແຊ່ບໍ່.:	2p, 4P
ປະຈຸບັນ:	16a, 25A, 32A, 40A, 63A;
ອັດຕາແຮງດັນ:	230 / 400v ac
ຄວາມຖີ່ຂອງການຈັດອັນດັບ:	50 / 60hz
letidual rated ປະຈຸບັນປະຈຸບັນicδn:	10ma, 30ma, 100ma, 300ma, 500MA
ອັດຕາທີ່ຍັງບໍ່ທັນໄດ້ດໍາເນີນງານໃນປະຈຸບັນ i δno:	≤0.5IδN
ຈັດອັນດັບ Inc-Cirituit TRACTAL Inc:	6000A
ວົງຈອນທີ່ມີເງື່ອນໄຂທີ່ບໍ່ມີເງື່ອນໄຂ ປະຈຸບັນIδC:	6000A
ໄລຍະເວລາ Tripping:	ທັນທີTripping≤0.1
ລະດັບປະຈຸບັນ Tripping ທີ່ຍັງເຫຼືອ:	0.5iδn ~ iδN
Electro-Meament Meathicalical:	ຮອບວຽນ 4000 ວົງຈອນ
torque fastening:	2.0NM
ສະຖານີເຊື່ອມຕໍ່:	ສະຫນາມສະຖານີຈອດຢູ່ສະຖານີ

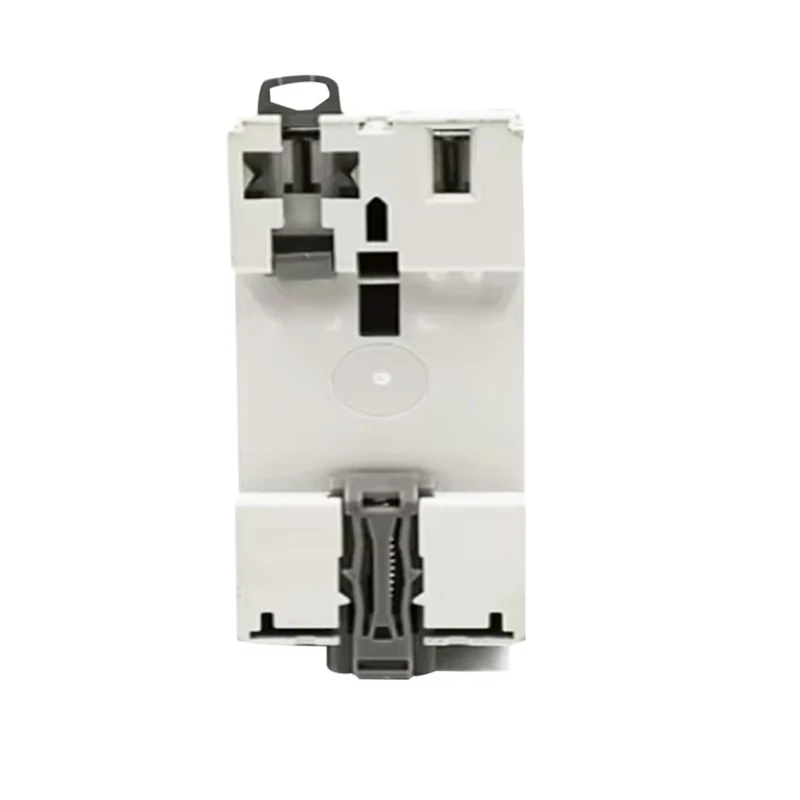

ການຕິດຕັ້ງ:	35mm mounting mounting deb

ແນວຄວາມຄິດພື້ນຖານ

 2P: ສະແດງໃຫ້ເຫັນວ່າອຸປະກອນປະຈຸບັນ RCD (ປະຈຸບັນທີ່ຄ້າງຄານີ້) ແມ່ນປຸ່ມປ່ຽນ bipolar, i.e. , ມັນສາມາດຄວບຄຸມສອງເສັ້ນໃນເວລາດຽວກັນ. ການອອກແບບນີ້ແມ່ນໃຊ້ໃນບ່ອນທີ່ທັງສອງໄລຍະແລະສາຍສູນຈໍາເປັນຕ້ອງໄດ້ຕັດໃນເວລາດຽວກັນໃນກໍລະນີທີ່ມີຄວາມປອດໄພເຊັ່ນ: ໄຟຟ້າຫຼືໄຟໄຟຟ້າ.

 63A: ສະແດງໃຫ້ເຫັນວ່າ RCD ຖືກຈັດອັນດັບທີ່ 63 AMPS. ກະແສທີ່ໃຫ້ຄະແນນແມ່ນມູນຄ່າປະຈຸບັນສູງສຸດທີ່ RCD ສາມາດປະຕິບັດຢ່າງຕໍ່ເນື່ອງໂດຍບໍ່ກໍ່ໃຫ້ເກີດຄວາມຮ້ອນຫຼືຄວາມເສຍຫາຍ. ໃນການນໍາໃຊ້ພາກປະຕິບັດ, ປະຈຸບັນທີ່ຖືກຕ້ອງຄວນໄດ້ຮັບການຄັດເລືອກໂດຍອີງຕາມການໂຫຼດຂອງລະບົບໄຟຟ້າ.

 30ma: ສະແດງໃຫ້ເຫັນວ່າການປະຕິບັດການຮົ່ວໄຫຼຂອງກະແສໄຟຟ້າຂອງ RCD ນີ້ແມ່ນ 30 ma. ກະແສການຮົ່ວໄຫຼໃນປະຈຸບັນແມ່ນມູນຄ່າທີ່ຕ່ໍາສຸດທີ່ທີ່ RCD ກວດສອບການຮົ່ວໄຫຼໃນປະຈຸບັນແລະກະຕຸ້ນການກະທໍາ. ໃນເວລາທີ່ການຮົ່ວໄຫຼໃນລະບົບໄຟຟ້າເກີນມູນຄ່ານີ້, RCD ຈະຫລຸດຜ່ອນການສະຫນອງພະລັງງານເພື່ອປ້ອງກັນຄວາມປອດໄພສ່ວນຕົວແລະປ້ອງກັນໄພພິບັດເຊັ່ນ: ໄຟໄຫມ້ໄຟຟ້າ.

 RCD: ອຸປະກອນໃນປະຈຸບັນທີ່ຍັງເຫຼືອແມ່ນອຸປະກອນຄວາມປອດໄພດ້ານໄຟຟ້າທີ່ໃຊ້ໃນການກວດສອບປະຈຸບັນ (I.E. ກະແສການຮົ່ວໄຫລ) ໃນລະບົບໄຟຟ້າແລະຕັດໄຟຟ້າ. ມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າທີ່ມີແຮງດັນໄຟຟ້າທີ່ຕ່ໍາຕ່າງໆເພື່ອໃຫ້ການປ້ອງກັນທີ່ສົມບູນແບບສໍາລັບອຸປະກອນໄຟຟ້າແລະບຸກຄະລາກອນ.

ປະເພດ AC: ສະແດງໃຫ້ເຫັນວ່າ RCD ນີ້ເຫມາະສໍາລັບລະບົບປະຈຸບັນ (AC). ກະແສໄຟຟ້າສະຫຼັບ (AC) ແມ່ນວິທີການທໍາມະດາຂອງການສົ່ງໄຟຟ້າແລະມີການປ່ຽນແປງເປັນແຕ່ລະໄລຍະໃນການປ່ຽນແປງຂອງແຮງດັນແລະກະແສໄຟຟ້າໂດຍກົງ (DC). ເພາະສະນັ້ນ, ໃນເວລາທີ່ເລືອກ RCD, ຮູບແບບທີ່ເຫມາະສົມຄວນໄດ້ຮັບການຄັດເລືອກໂດຍອີງໃສ່ປະເພດຂອງລະບົບໄຟຟ້າ (AC ຫຼື DC).

ການປ້ອງກັນ 1.provide ຕໍ່ຕ້ານກັບຄວາມຜິດໃນໂລກ / ການຮົ່ວໄຫຼໃນປະຈຸບັນແລະການເຮັດວຽກຂອງການໂດດດ່ຽວ

2.high ສັ້ນວົງຈອນປະຈຸບັນປະຈຸບັນມີຄວາມສາມາດໃນປະຈຸບັນ

3. ຮັກສາທີ່ຢູ່ປາຍຍອດແລະ PIN / Fork Type Translate

4. ພ້ອມດ້ວຍປາຍທີ່ສະຫນັບສະຫນູນນິ້ວມື

ການຕັດວົງຈອນທີ່ບໍ່ຖືກຕ້ອງໃນເວລາທີ່ໂລກຜິດ / ຮົ່ວໄຫຼໃນປະຈຸບັນເກີດຂື້ນແລະເກີນຄວາມອ່ອນໄຫວທີ່ສົມດຸນ

6. ຕັດພະລັງງານສະຫນອງພະລັງງານແລະແຮງດັນໄຟຟ້າ, ແລະປາດສະຈາກການແຊກແຊງຈາກພາຍນອກ, ການເຫນັງຕີງຂອງແຮງດັນໄຟຟ້າ. ---------- ສາຍເຊື່ອມຕໍ່ຂະຫນາດໃຫຍ່ (ສາຍເຊື່ອມຕໍ່ 35 ມມ)

2P 63A/30mA RCD AC Type
