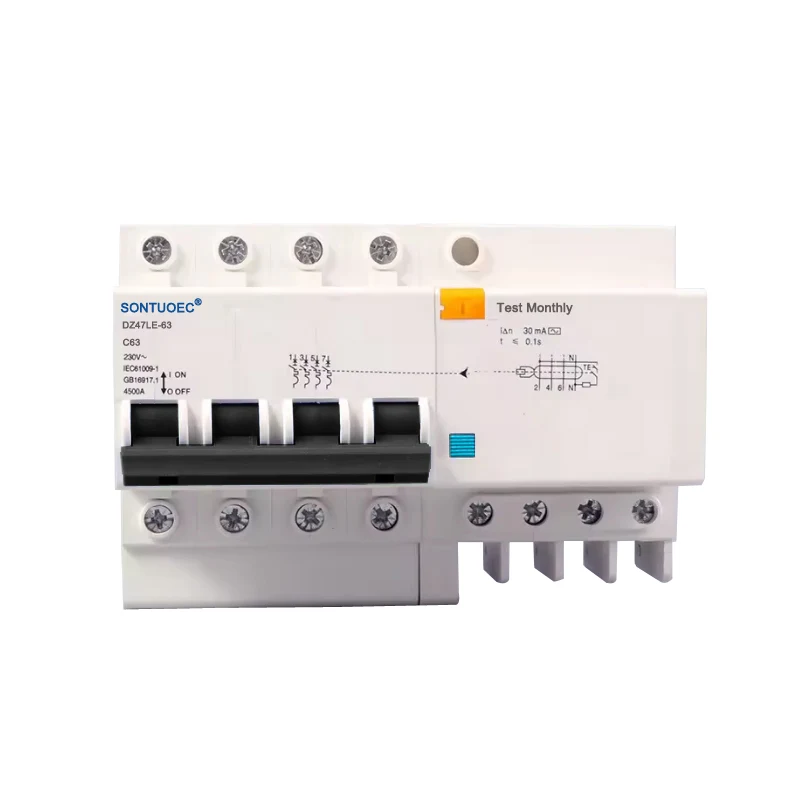

4P RCBO AC ປະເພດ

4P RCBO AC Type ເປັນເຄື່ອງຕັດວົງຈອນ 4-pole ທີ່ປະສົມປະສານການປ້ອງກັນປະຈຸບັນທີ່ຕົກຄ້າງແລະຫນ້າທີ່ປ້ອງກັນ overcurrent, ໂດຍສະເພາະແມ່ນອອກແບບມາສໍາລັບວົງຈອນກະແສໄຟຟ້າສະລັບ (AC). ມັນສາມາດຕັດການສະຫນອງພະລັງງານໂດຍອັດຕະໂນມັດເມື່ອກວດພົບກະແສໄຟຟ້າທີ່ຕົກຄ້າງ (i.e. ກະແສຮົ່ວ) ໃນວົງຈອນເພື່ອປ້ອງກັນໄຟໄຫມ້ແລະອຸປະຕິເຫດໄຟຟ້າສ່ວນບຸກຄົນ. ໃນເວລາດຽວກັນ, ມັນຍັງມີຟັງຊັນປ້ອງກັນ overcurrent ທີ່ສາມາດຕັດການສະຫນອງພະລັງງານອັດຕະໂນມັດໃນກໍລະນີຂອງ overload ຫຼື short-circuit ໃນວົງຈອນເພື່ອປົກປ້ອງຄວາມປອດໄພຂອງວົງຈອນແລະອຸປະກອນ.

ຕົວແບບ:DZ47LE-63

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຊື່	ເບກເກີວົງຈອນທີ່ເຫຼືອທີ່ມີການປ້ອງກັນກະແສໄຟຟ້າເກີນ
ລັກສະນະ	ການໂຫຼດເກີນ / ວົງຈອນສັ້ນ / ການປ້ອງກັນການຮົ່ວໄຫຼ
ເສົາເລກ	1P/2L,2P/2L,3P/3L,3P/4L 4P/4L
ຂີດຄວາມສາມາດ	3kA,4.5KA,6KA
ຈັດອັນດັບ ປັດຈຸບັນ(A)	6A,10A,16A,20A,25A,32A, 40A,63A
ປະເມີນກະແສໄຟຟ້າທີ່ຕົກຄ້າງ:	10mA,30mA,100mA,300mA,500mA
ລະດັບແຮງດັນ (V)	240/415v
ການຕິດຕັ້ງ	ປະເພດລົດໄຟ din
ມາດຕະຖານ	IEC61009-1, GB16917-1
ການຢັ້ງຢືນ	CE

ຫຼັກການຂອງການດໍາເນີນງານ

ຫຼັກການການດໍາເນີນງານຂອງ 4P RCBO AC Type ແມ່ນອີງໃສ່ຜົນລວມ vector ຂອງປະຈຸບັນແລະຫຼັກການແມ່ເຫຼັກໄຟຟ້າ. ເມື່ອກະແສໄຟຟ້າໃນວົງຈອນຂອງສາຍໄຟ (L) ແລະສູນ (N) ບໍ່ເທົ່າທຽມກັນໃນຂະຫນາດ, ຜົນລວມ vector ຂອງກະແສໃນດ້ານຕົ້ນຕໍຂອງວົງຈອນຫມໍ້ແປງແມ່ນບໍ່ມີສູນ, ເຊິ່ງກໍ່ໃຫ້ເກີດແຮງດັນ induced ໃນ coil ຂ້າງສອງ. ແຮງດັນ induced ນີ້ຈະຖືກເພີ່ມໃສ່ relay ແມ່ເຫຼັກໄຟຟ້າ, ສ້າງກະແສກະຕຸ້ນທີ່ສ້າງຜົນບັງຄັບໃຊ້ demagnetizing ປີ້ນກັບກັນ. ເມື່ອກະແສຄວາມຜິດໄປຮອດມູນຄ່າການເຮັດວຽກຂອງ RCBO, ຜົນບັງຄັບໃຊ້ demagnetizing ປີ້ນກັບກັນນີ້ຈະເຮັດໃຫ້ armature ພາຍໃນ relay ແມ່ເຫຼັກໄຟຟ້າທີ່ຈະຕັດອອກຈາກ yoke, ຊຸກຍູ້ໃຫ້ກົນໄກປະຕິບັດງານປະຕິບັດແລະຕັດວົງຈອນປະຈຸບັນຄວາມຜິດ.

DZ47LE-63 ຊຸດເຄື່ອງຕັດວົງຈອນປ້ອງກັນການຮົ່ວໄຫຼຂອງແຜ່ນດິນໂລກເອເລັກໂຕຣນິກແມ່ນເຫມາະສົມສໍາລັບວົງຈອນທີ່ຢູ່ອາໄສໄລຍະດຽວຂອງ AC 50Hz / 60Hz, ລະດັບແຮງດັນໄຟຟ້າ 230V, ແລະ 6A ~ 63A ໃນປັດຈຸບັນ; 400V ສໍາລັບວົງຈອນສາມເຟດຂອງ AC 50Hz / 60Hz. ມັນສາມາດປົກປ້ອງວົງຈອນ overload ແລະວົງຈອນສັ້ນ. ຜະລິດຕະພັນນີ້ມີຂໍ້ດີຂອງປະລິມານຂະຫນາດນ້ອຍ, ຄວາມອາດສາມາດ breaking ສູງ, ສາຍທີ່ມີຊີວິດແລະສູນໄດ້ຖືກຕັດອອກໃນເວລາດຽວກັນ, ຍັງປົກປ້ອງບຸກຄົນຈາກການຊ໊ອກໄຟຟ້າຮົ່ວໄຫຼໃນກໍລະນີຂອງສາຍໄຟແລະສູນເຊື່ອມຕໍ່ reverse.

ມັນສອດຄ່ອງກັບມາດຕະຖານ IEC61009-1,GB16917.1.

ຄຸນສົມບັດ:

1).ສະຫນອງການປ້ອງກັນການຊ໊ອກໄຟຟ້າ, ຄວາມຜິດແຜ່ນດິນໂລກ, ກະແສໄຟຟ້າຮົ່ວ;

2) ສະຫນອງການປ້ອງກັນ overload, ວົງຈອນສັ້ນແລະແຮງດັນເກີນ;

3). ປະລິມານຂະຫນາດນ້ອຍ, ຄວາມສາມາດແຕກສູງ; ສາຍໄຟສົດແລະສູນຖືກຕັດອອກໃນເວລາດຽວກັນ;

4). ຂະຫນາດນ້ອຍແລະນ້ໍາຫນັກ, ການຕິດຕັ້ງແລະສາຍໄຟງ່າຍ, ປະສິດທິພາບສູງແລະທົນທານ

5). ສະຫນອງຕ້ານການ tripping misoperation ທີ່ເກີດຈາກແຮງດັນທັນທີທັນໃດແລະປະຈຸບັນທັນທີທັນໃດ.

ຄຸນສົມບັດ & ຜົນປະໂຫຍດ

ການປົກປ້ອງຫຼາຍຫນ້າທີ່: ປະເພດ 4P RCBO AC ປະສົມປະສານການປ້ອງກັນກະແສໄຟຟ້າທີ່ຕົກຄ້າງແລະການປ້ອງກັນ overcurrent ເພື່ອສະຫນອງການປົກປ້ອງທີ່ສົມບູນແບບສໍາລັບວົງຈອນແລະອຸປະກອນ.

ຄວາມອ່ອນໄຫວສູງ: ການປ້ອງກັນທີ່ລະອຽດອ່ອນສູງຕໍ່ກັບການສະຫມັກຢ່າງກະທັນຫັນຫຼືການເພີ່ມຂຶ້ນຊ້າຂອງກະແສ sinusoidal AC ທີ່ຕົກຄ້າງຮັບປະກັນການ decoupling.

ລະດັບຄວາມກ້ວາງຂອງການນໍາໃຊ້: ເຫມາະສໍາລັບວົງຈອນ AC ໃນພາຍໃນ, ອຸດສາຫະກໍາແລະລະບົບການແຜ່ກະຈາຍພະລັງງານການຄ້າ, ໂດຍສະເພາະແມ່ນສໍາລັບສາຍໄຟຫນຶ່ງ - ຫນຶ່ງສູນ.

ງ່າຍຕໍ່ການຕິດຕັ້ງແລະຮັກສາ: ການອອກແບບໂຄງສ້າງທີ່ສົມເຫດສົມຜົນ, ງ່າຍຕໍ່ການຕິດຕັ້ງ, ແລະໃນເວລາດຽວກັນງ່າຍຕໍ່ການປະຕິບັດການບໍາລຸງຮັກສາແລະ overhaul.

ສະຖານະການຄໍາຮ້ອງສະຫມັກ

4P RCBO AC Type ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງສໍາລັບການປ້ອງກັນວົງຈອນ AC ໃນເຮືອນ, ຫ້ອງການ, ສະຖານທີ່ການຄ້າແລະສະຖານທີ່ອຸດສາຫະກໍາ. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ຮຽກຮ້ອງໃຫ້ມີການປົກປ້ອງທັງສາຍໄຟແລະສູນ, ເຊັ່ນ: ວົງຈອນເຮັດໃຫ້ມີແສງ, ວົງຈອນເຕົ້າຮັບແລະການປົກປ້ອງອຸປະກອນເຊັ່ນ: ມໍເຕີ.

4P RCBO AC Type
