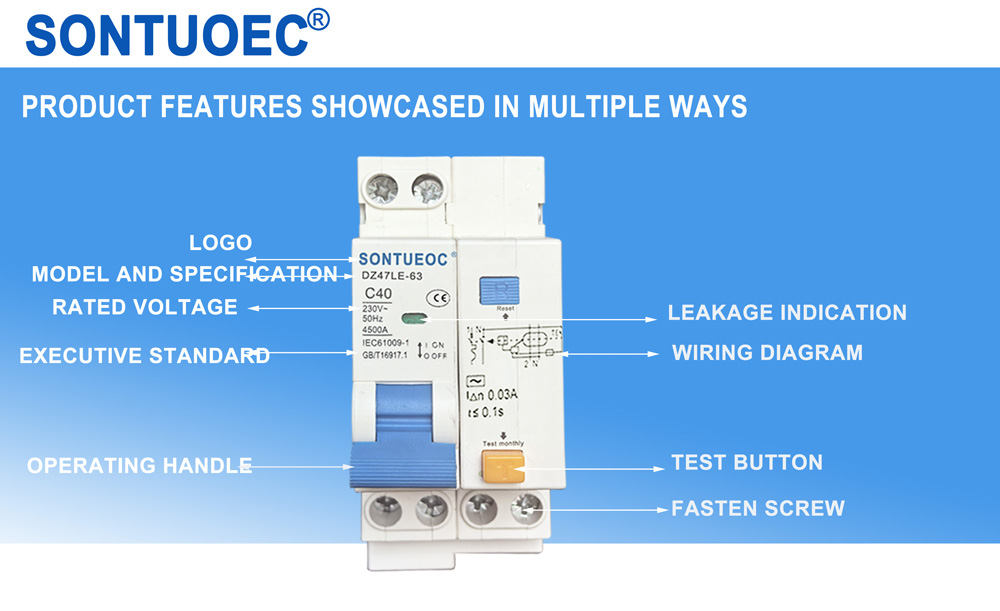

Dz47le-63 RCBO Series ການຮົ່ວໄຫຼ Circuit Breaker ປັດຈຸບັນ

SONTUOEC ແມ່ນໜຶ່ງໃນຜູ້ສະໜອງ/ຜູ້ຜະລິດຈີນທີ່ມີຄວາມຊ່ຽວຊານໃນການຜະລິດເຄື່ອງໃຊ້ໄຟຟ້າຂະໜາດນ້ອຍຕ່າງໆ.DZ47LE ໃຊ້ໄດ້ກັບ ສາຍ AC 50/60Hz ແຮງດັນ 230V ສຳລັບ ເສົາດຽວ ສອງສາຍ, 2 ເສົາ ຫຼື 400 V. 4 ເສົາ ແລະ ຈັດອັນດັບ ປັດຈຸບັນ ສູງສຸດ 63A. ມັນສາມາດປົກປ້ອງສາຍ ແລະ ມໍເຕີຈາກການໂຫຼດເກີນ ແລະ ວົງຈອນສັ້ນ ມັນ ຍັງສາມາດ ຖືກ ໃຊ້ ສໍາລັບການ ປ່ຽນ ເສັ້ນ ບໍ່ເລື້ອຍໆ ແລະ ການເລີ່ມຕົ້ນ ມໍເຕີ ບໍ່ດົນ.ມັນ ສອດຄ່ອງ ກັບ ມາດຕະຖານ IEC61009..

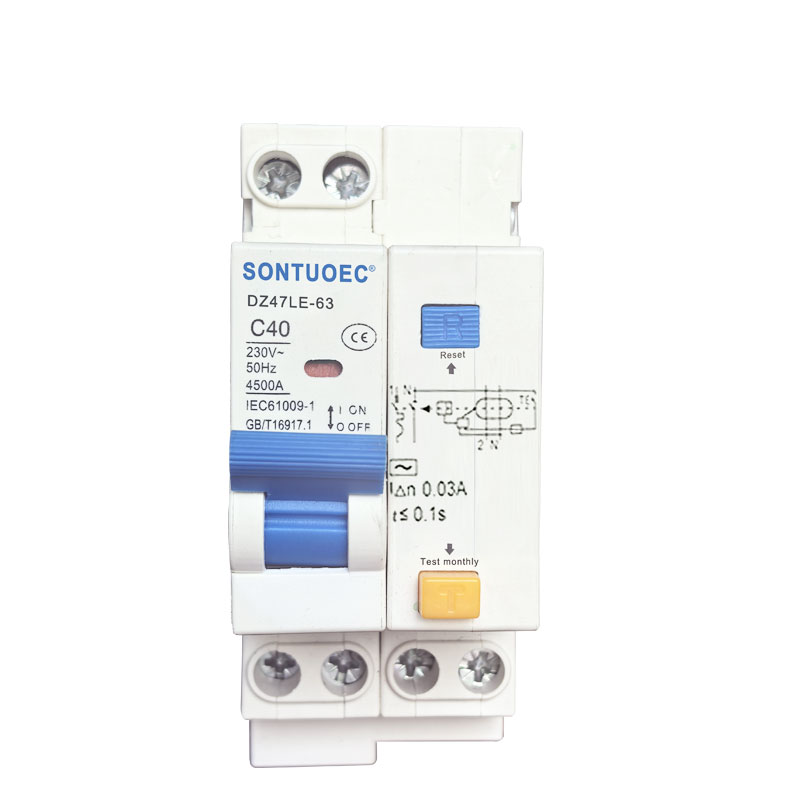

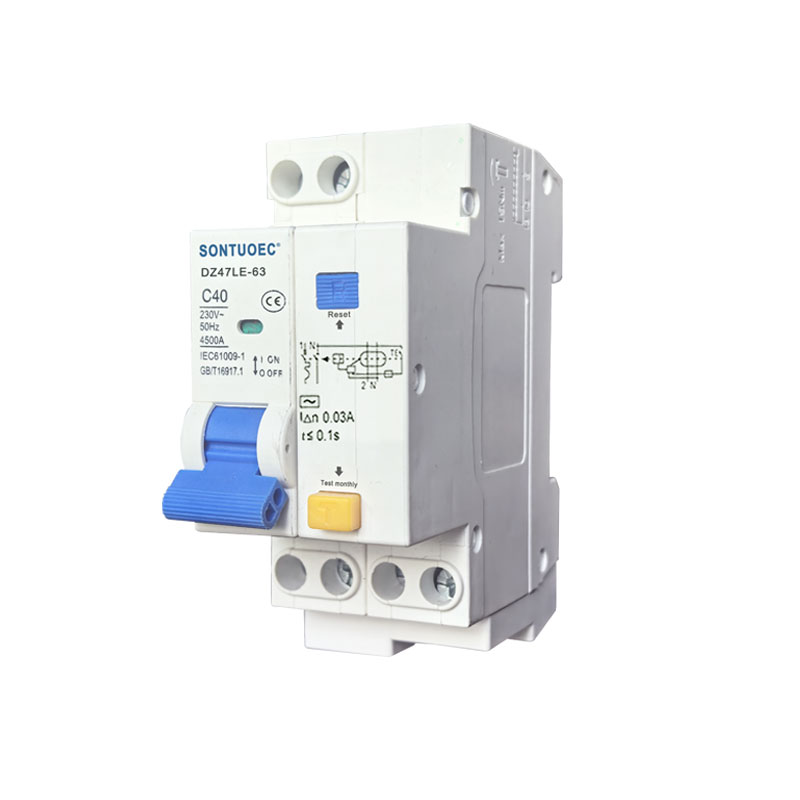

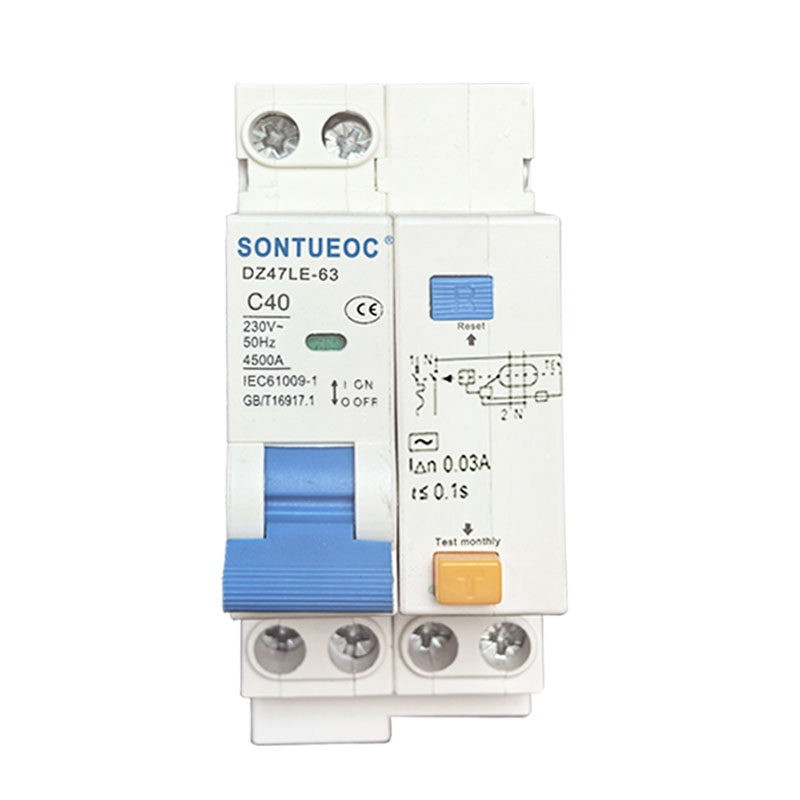

ຕົວແບບ:DZ47LE-63

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຕົວກໍານົດການດ້ານວິຊາການ:

ລະດັບແຮງດັນ(V)	ປະເມີນປັດຈຸບັນຂອງ Case Inm(A)	ເສົາ	ນິວຕຣາ	ໃຫ້ຄະແນນ CurrentIn(A)	ລະດັບຄວາມອາດສາມາດຕັດວົງຈອນສັ້ນ Icu(KA)		ປະເມີນລະດັບການຮົ່ວໄຫຼ Breaking Current	ປະຈຸບັນທີ່ໄດ້ຮັບການຈັດອັນດັບປະຈຸບັນບໍ່ແຕກ (mA)
ລະດັບແຮງດັນ(V)	ປະເມີນປັດຈຸບັນຂອງ Case Inm(A)	ເສົາ	ເສັ້ນ	ໃຫ້ຄະແນນ CurrentIn(A)	ຄວາມອາດສາມາດແຕກຫັກ Icu(KA)	COS	(mA))	ປະຈຸບັນທີ່ໄດ້ຮັບການຈັດອັນດັບປະຈຸບັນບໍ່ແຕກ (mA)
230	6-63	1	N	6,10,16, ສ.	6	0.7	30,50,	15,25, ສ.
230	6-63	2		20,25,32, ສ.	6	0.7	100,300	50,150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

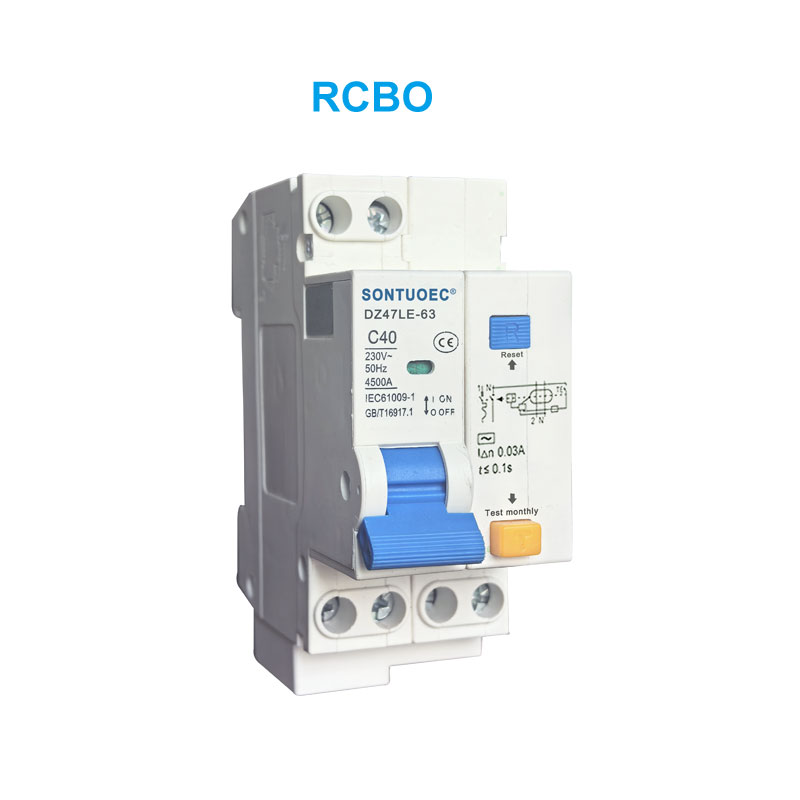

DZ47LE ເຄື່ອງຕັດວົງຈອນປະຕິບັດການທີ່ຕົກຄ້າງທີ່ມີການປ້ອງກັນເກີນກະແສໄຟຟ້າ (ເອເລັກໂຕຣນິກ):

1. ຄໍາຮ້ອງສະຫມັກ

ບຸກຄະລາກອນ ແລະການປ້ອງກັນໄຟ

ການປົກປ້ອງສາຍເຄເບີ້ນແລະສາຍຈາກການໂຫຼດເກີນແລະວົງຈອນສັ້ນ

2. ກົດລະບຽບທົ່ວໄປສໍາລັບການເລືອກ RCBO:

a. ປະເມີນຄ່າກະແສໄຟຟ້າທີ່ຕົກຄ້າງ

ໃນ ≤ 30 mA: ການປົກປ້ອງເພີ່ມເຕີມໃນກໍລະນີຂອງການຕິດຕໍ່ໂດຍກົງ In ≤300 mA: ການປ້ອງກັນໄຟໃນກໍລະນີຂອງຄວາມຜິດຂອງດິນ.

b.ຫ້ອງຮຽນ Tripping

ຫ້ອງຮຽນ AC - Tripping ແມ່ນຮັບປະກັນສໍາລັບ sinusoidal, ກະແສໄຟຟ້າສະຫຼັບ, ບໍ່ວ່າຈະຖືກນໍາໃຊ້ຢ່າງໄວວາຫຼືເພີ່ມຂຶ້ນຢ່າງຊ້າໆ.

c.ເສັ້ນໂຄ້ງ tripping

C curve (5-10 In) ການປົກປ້ອງແລະຄວບຄຸມວົງຈອນຕໍ່ກັບການ overloads ແລະວົງຈອນສັ້ນ; ການປ້ອງກັນການໂຫຼດຕ້ານທານແລະ inductive ກັບກະແສ inrush ຕ່ໍາ.

ເສັ້ນໂຄ້ງ D (10-14 In) ການປົກປ້ອງແລະຄວບຄຸມວົງຈອນຕໍ່ກັບການໂຫຼດເກີນແລະວົງຈອນສັ້ນ; ການປ້ອງກັນຂອງວົງຈອນທີ່ສະຫນອງການໂຫຼດທີ່ມີກະແສ inrush ສູງໃນການປິດວົງຈອນ (LV / LV transformers, ໂຄມໄຟແຕກຫັກ).
