breaker ວົງຈອນໄຟຟ້າ

ເຄື່ອງຈັກຜະລິດວົງຈອນໄຟຟ້າແມ່ນອຸປະກອນປ່ຽນທີ່ມີຄວາມສາມາດປະຕິບັດໄດ້ແລະທໍາລາຍສະພາບທີ່ປົກກະຕິຫຼືຜິດປົກກະຕິ. ຫນ້າທີ່ຕົ້ນຕໍຂອງມັນແມ່ນເພື່ອປົກປ້ອງວົງຈອນຈາກຄວາມເສຍຫາຍທີ່ເກີດຈາກການໃຊ້ຈ່າຍເກີນ, ມີການດໍາເນີນງານທີ່ຜິດປົກກະຕິແລະຫມັ້ນຄົງ. ໃນເວລາທີ່ overload, ວົງຈອນສັ້ນແລະຄວາມຜິດອື່ນໆທີ່ເກີດຂື້ນໃນວົງຈອນ, breaker ວົງຈອນໄຟຟ້າສາມາດຕັດກະແສໄຟຟ້າໄດ້ໄວ, ແລະປົກປ້ອງອຸປະກອນແລະຄວາມປອດໄພສ່ວນຕົວ.

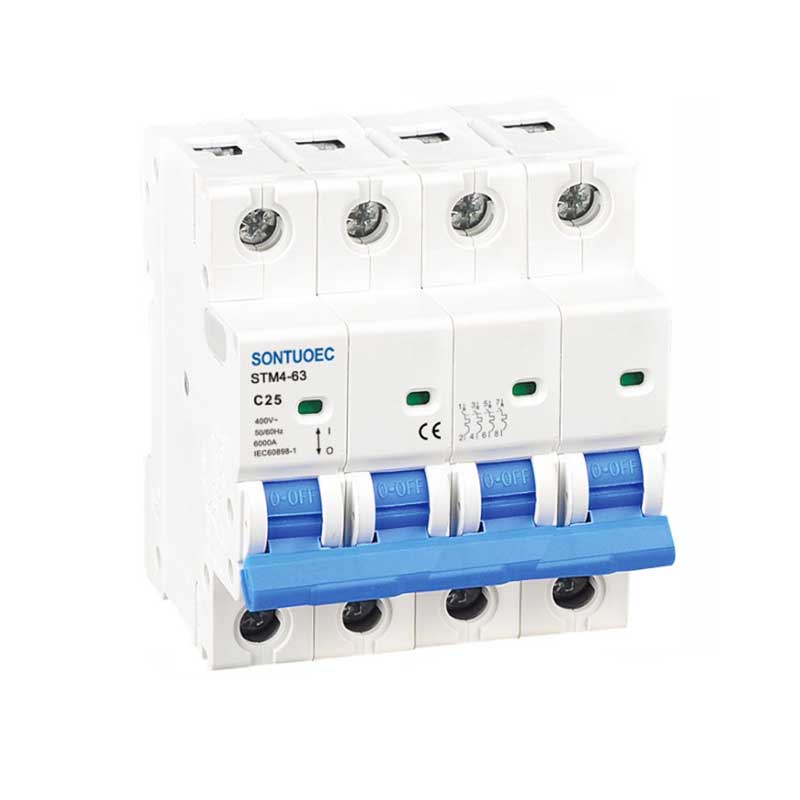

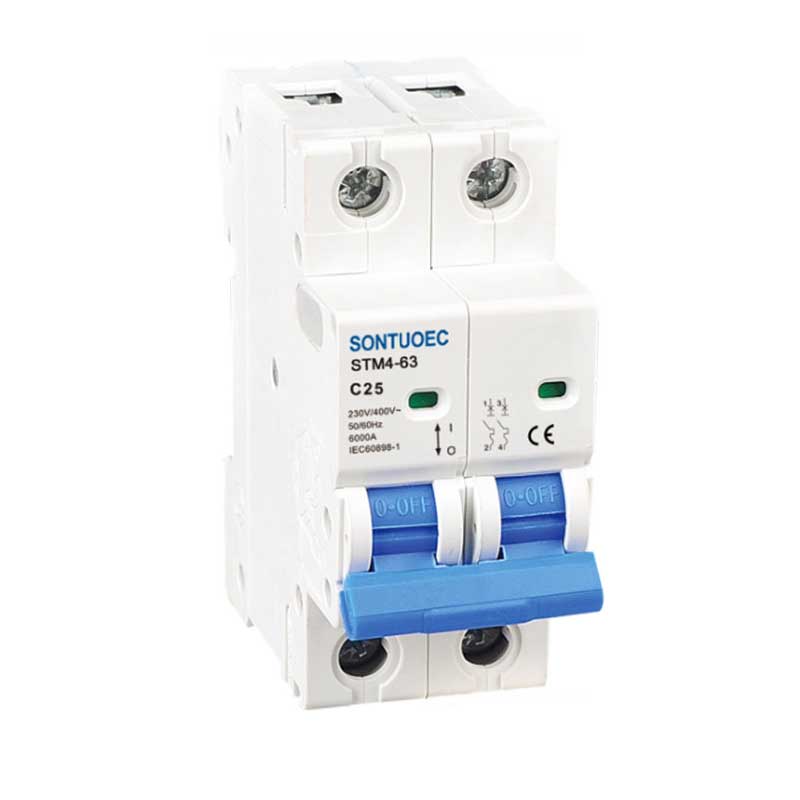

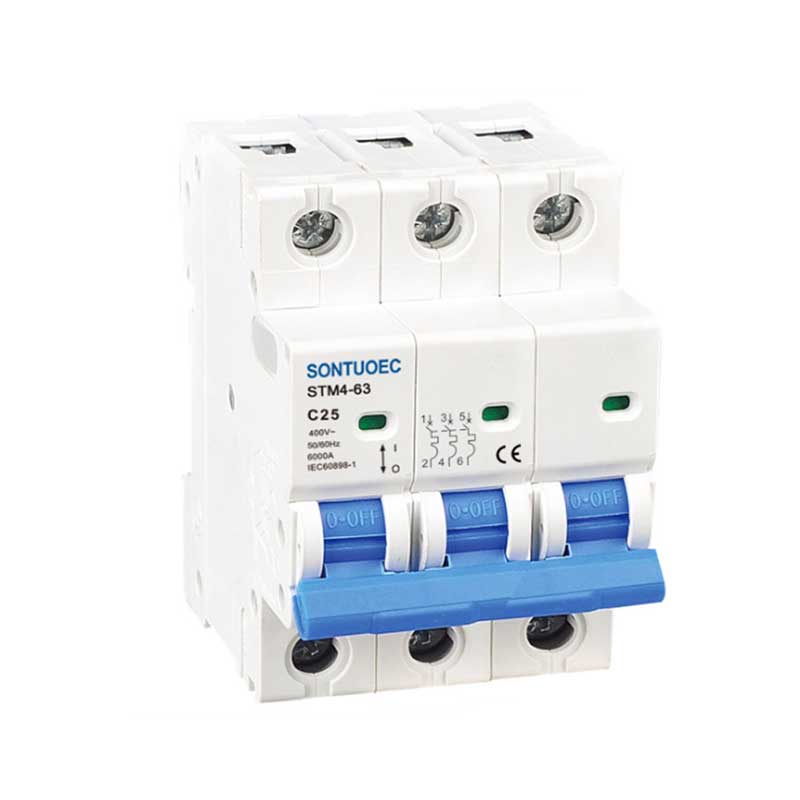

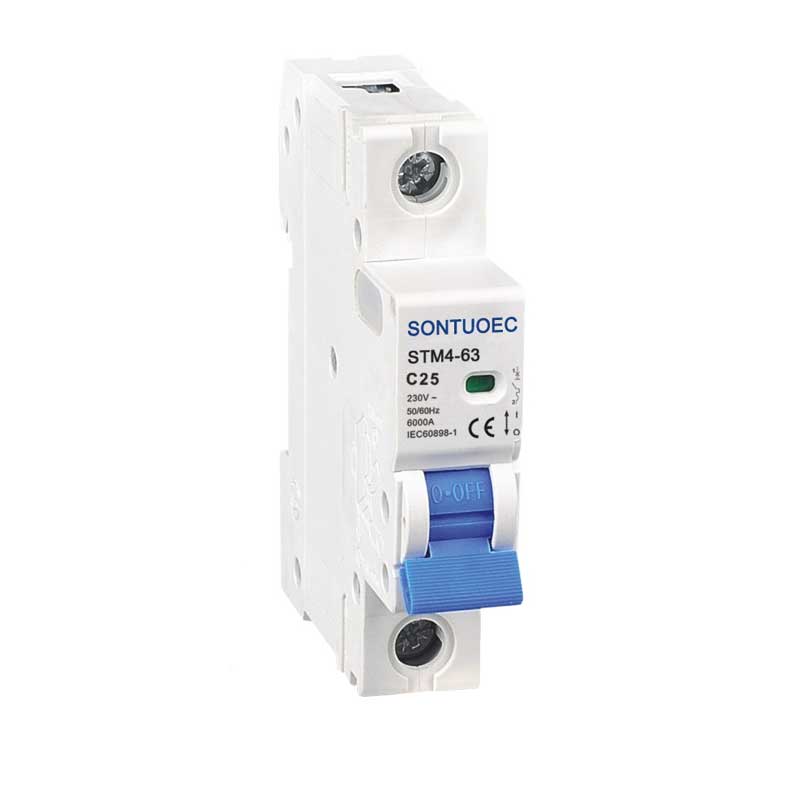

ຕົວແບບ:STM4-63

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ແບບ	stm4-63
ມາດຕະຖານ	ec60898-1
ເສົາ	1p, 2p, 3p, 4p
ຄວາມອາດສາມາດທີ່ແຕກແຍກສັ້ນໆ	3ka, 4.5ka, 6ka
ຈັດອັນດັບ ປະຈຸບັນ	1,2,4,4,6,6,6,6,16,,32,32,40,10,43A
ຈັດອັນດັບ ແຮງດັນ (un)	AC230 (240) / 400 (415) v
ຈັດອັນດັບ ຄວາມຖີ່	50 / 60hz
ເສັ້ນໂຄ້ງ tripping	b, c, d
ແມ່ເຫລັກ ປ່ອຍ	b ເສັ້ນໂຄ້ງ: ລະຫວ່າງ 3IN ແລະ 5 ໃນ
	C Curve: ລະຫວ່າງ 5IN ແລະ 10IN
	d curve d: ລະຫວ່າງ 10in ແລະ 14in
ໄຟຟ້າ - ກົນຈັກ - ກົນຈັກ ຄວາມທົນທານ	ລື່ນ ຮອບວຽນ 6000

ຫຼັກການຂອງການປະຕິບັດງານ

ຫຼັກການທີ່ເຮັດວຽກຂອງເຄື່ອງເຈາະວົງຈອນໄຟຟ້າແມ່ນອີງໃສ່ຫຼັກການຂອງການກະຕຸ້ນໄຟຟ້າແລະການສົ່ງກົນຈັກ. ໃນເວລາທີ່ປະຈຸບັນໃນວົງຈອນເກີນມູນຄ່າທີ່ໃຫ້ຄະແນນ, ອົງປະກອບຄວາມຮ້ອນພາຍໃນຂອງວົງຈອນ, ຫຼື electromagnet ຈະເຮັດໃຫ້ການດູດຊືມທີ່ບໍ່ພໍໃຈເພື່ອເຮັດໃຫ້ກົນໄກຕັດສິນໃຈ, ດັ່ງນັ້ນຈຶ່ງຕັດວົງຈອນ. ນອກຈາກນັ້ນ, ຜູ້ສ້າງວົງຈອນກໍ່ມີອຸປະກອນດັບເພີງ ACC, ເຊິ່ງສາມາດມອດໄຟໄດ້ຖືກສ້າງຂຶ້ນເມື່ອທໍາລາຍປະຈຸບັນແລະປ້ອງກັນບໍ່ໃຫ້ປະຕູໂຄ້ງຈາກອຸປະກອນທີ່ເປັນອັນຕະລາຍແລະບຸກຄະລາກອນ.

ສ່ວນປະກອບຫຼັກ

ໂດຍທົ່ວໄປຂອງວົງຈອນໄຟຟ້າໂດຍທົ່ວໄປປະກອບມີລະບົບຕິດຕໍ່, ລະບົບການດັບສູນ, ລະບົບປະຕິບັດການ, ກົນໄກປະຕິບັດການ, striker, shell ແລະອື່ນໆ. ລະບົບຕິດຕໍ່ແມ່ນໃຊ້ໃນການເຊື່ອມຕໍ່ແລະຕັດການຕັດວົງຈອນປິດ; ລະບົບການດັບເພີງ ARC ແມ່ນໃຊ້ເພື່ອດັບເພີງທີ່ສ້າງຂື້ນເມື່ອທໍາລາຍກະແສ; ກົນໄກປະຕິບັດການແມ່ນໃຊ້ເພື່ອຮັບຮູ້ຄູ່ມືຫຼືການເຮັດວຽກແບບອັດຕະໂນມັດຂອງວົງຈອນປິດວົງຈອນ; The Tripper ແມ່ນພາກສ່ວນທີ່ເຮັດໃຫ້ການກະທໍາຂອງວົງຈອນໄດ້ອີງຕາມສະຖານະການຜິດໃນວົງຈອນ; ຫອຍແມ່ນໃຊ້ເພື່ອປົກປ້ອງໂຄງສ້າງພາຍໃນຂອງວົງຈອນປິດແລະປ້ອງກັນການແຊກແຊງຂອງພາຍນອກ.
