contactor att ຄົວເຮືອນ

ຜູ້ຕິດຕໍ່ພົວພັນ AC ຂອງຄົວເຮືອນ STH8-100 ແມ່ນຖືກອອກແບບຕົ້ນຕໍສໍາລັບ AC 50hz (ຫຼື 60hz), ມີແຮງປະຕິບັດການທີ່ມີຄະແນນສູງເຖິງ 400V. ພວກເຂົາມີປະຈຸບັນທີ່ມີການດໍາເນີນງານຂອງ AC-7A ປະຈຸບັນແລະສູງເຖິງ 40A ພາຍໃຕ້ປະເພດການນໍາໃຊ້ AC-7b. ຜູ້ຕິດຕໍ່ເຫຼົ່ານີ້ຖືກໃຊ້ເພື່ອຄວບຄຸມການໂຫຼດທີ່ຕໍ່າຫຼືເປັນເລັກນ້ອຍເລັກນ້ອຍໃນການນໍາໃຊ້ທີ່ຢູ່ອາໄສແລະຄ້າຍຄືກັນ, ພ້ອມທັງຄວບຄຸມການໂຫຼດມໍເຕີຂອງຄົວເຮືອນ. ຜະລິດຕະພັນສ່ວນໃຫຍ່ແມ່ນຖືກນໍາໃຊ້ໃນເຮືອນ, ໂຮງແຮມ, ຫ້ອງແຖວ, ອາຄານສາທາລະຫ້ອງ, ຫ້າງສັບພະດົນຕີ, ແລະອື່ນໆ, ເພື່ອບັນລຸຫນ້າທີ່ຄວບຄຸມອັດຕະໂນມັດ. ການປະຕິບັດຕາມມາດຕະຖານ: IEC61095, GB / T17885.

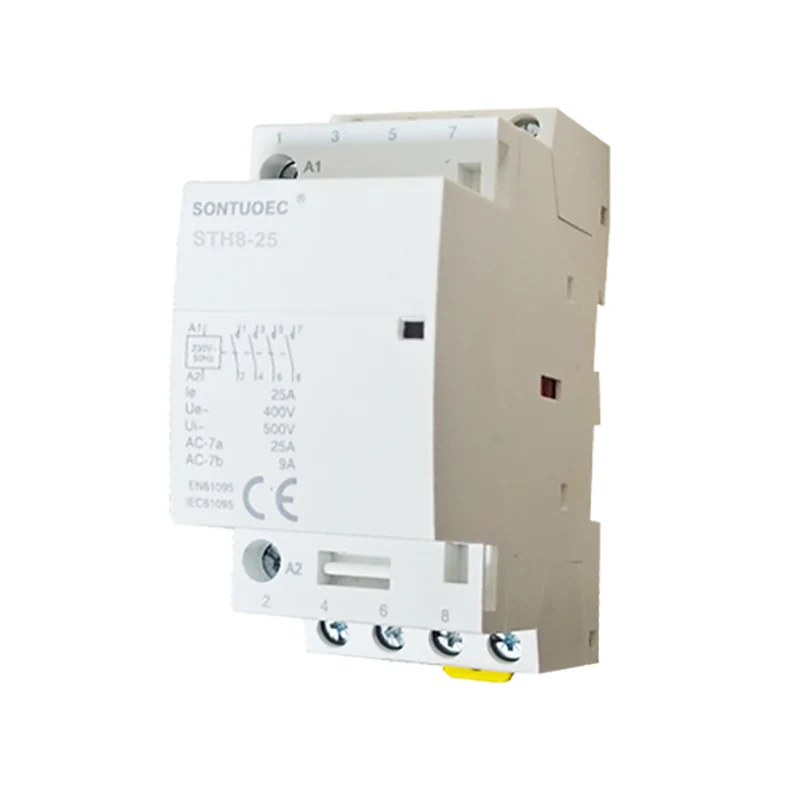

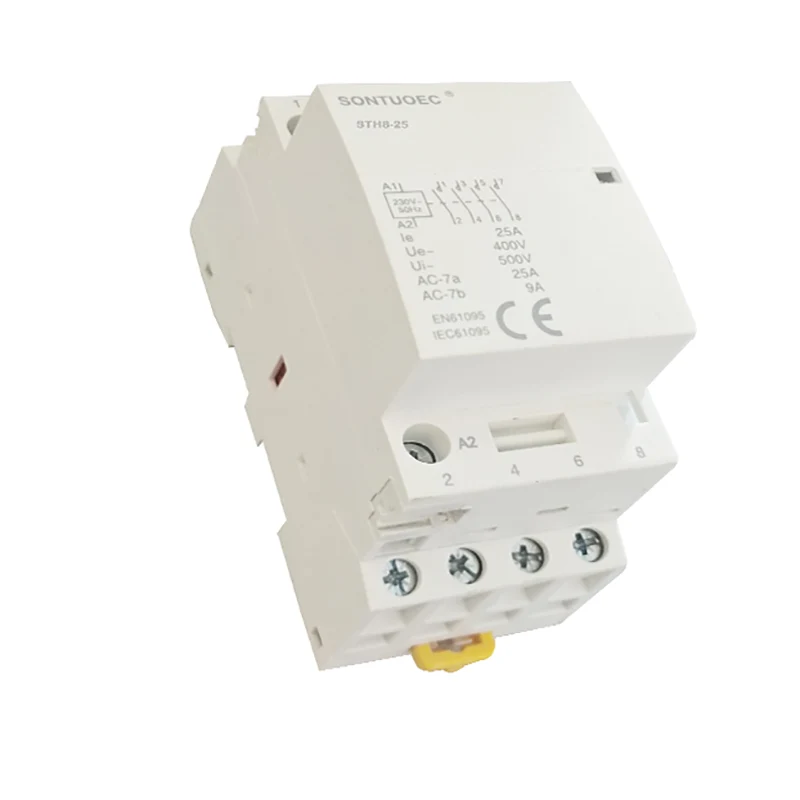

ຕົວແບບ:STH8-25

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ປະເພດ	ຜູ້ເຂົ້າຮັບ
ໃຫ້ຄະແນນກ	16	20	25	32	40	63	100
ໂລກເອດສ	ແລ້ວ
ມັດສາໄມ້ ສໍາເລັດ	ແລ້ວ
ບັກກີ ຄວບຄຸມປະມູນໂດຍ ສີເຫຼືອງ ຄລິບ	ແລ້ວ

ປະເພດ					ຄວາມກວ້າງໃນ 9mm ໂມດູນ
1p	ການໃຫ້ຄະແນນ (LN) AC-7A	ການໃຫ້ຄະແນນ (LN) AC-7A	ການຄວບ ແຮງຈິດໃຈ (vac) (50hz)	ຕິດຕໍ່
	16a	6a	24	1 ບໍ່	2
	20a	7a	110	1NC
	25A	9a	230
2P
	16a	6a	24	26	2
	20a	7a	110	1NO + 1CC
	25A	9a	230	ຊຸນ 2c
	32a	12 ກ	24	26	4
	40a	18a	110	1NO + 1CC
	63a	25A	230	ຊຸນ 2c
	100a	_	24		6
			110	26
			230
3p
	16a	6a	24	3 ອງສາມ	4
	20a	7a	110	3C
	25A	9a	230
	32a	12 ກ	24	3 ອງສາມ	6
	40a	18a	110	3C
	63a	25A	230
4p
	16a	6a	24	4 ບໍ່	4
	20a	7a	110	4C
	25A	9a	230	ຂະຫນາດ 2NO + 2NC 3NO + 1CC
	32a	12 ກ	24	4 ບໍ່	6
	40a	18a	110	4C
	63a	25A	230	ຂະຫນາດ 2NO + 2NC 3NO + 1CC
	100a	_	24	4 ບໍ່	12
			110
			230

ໂຄງສ້າງຕົ້ນຕໍ

ຜູ້ຕິດຕໍ່ສາທາລະນະສາມັນມັກຈະປະກອບດ້ວຍພາກສ່ວນຕໍ່ໄປນີ້:

ລະບົບຕິດຕໍ່: ລວມທັງຜູ້ຕິດຕໍ່ຕົ້ນຕໍແລະການຕິດຕໍ່ຊ່ວຍເຫຼືອຊ່ວຍເຫຼືອ. ການຕິດຕໍ່ຕົ້ນຕໍແມ່ນໃຊ້ເພື່ອເປີດແລະທໍາລາຍວົງຈອນຕົ້ນຕໍ, ເຊິ່ງປົກກະຕິແລ້ວມີກະແສທີ່ຖືກຕ້ອງໃຫຍ່ກວ່າ; ການຕິດຕໍ່ຊ່ວຍເຫຼືອຊ່ວຍໃຫ້ໃຊ້ເພື່ອເປີດແລະທໍາລາຍວົງຈອນຄວບຄຸມ, ເຊິ່ງມີກະແສທີ່ໃຫ້ຄະແນນຂະຫນາດນ້ອຍກວ່າ.

ລະບົບໄຟຟ້າ: ມັນປະກອບດ້ວຍເຫຼັກແກນ, ຫຼັກ, ແຂນແລະວົງແຫວນ. ໃນເວລາທີ່ coil ໄດ້ຮັບການ enerfized, ຫຼັກສ້າງພາກສະຫນາມແມ່ເຫຼັກທີ່ດຶງດູດແຂນແລະປິດການຕິດຕໍ່; ໃນເວລາທີ່ coil ແມ່ນ en-energized, ສະຫນາມແມ່ເຫຼັກຈະຫາຍໄປ, ແຂນທີ່ຖືກປ່ອຍຕົວແລະລາຍຊື່ຜູ້ຕິດຕໍ່ແມ່ນແຕກ.

ອຸປະກອນທີ່ລື່ນກາຍ: ໃຊ້ໃນການດັບເພີງເມື່ອລາຍຊື່ຜູ້ຕິດຕໍ່ຖືກຕັດຂາດ, ປ້ອງກັນບໍ່ໃຫ້ໄຟຟ້າຈາກກໍ່ໃຫ້ເກີດຄວາມເສຍຫາຍຕໍ່ຜູ້ຕິດຕໍ່.

ຫອຍແລະອຸປະກອນເສີມ: ຫອຍແມ່ນໃຊ້ເພື່ອປົກປ້ອງສ່ວນປະກອບພາຍໃນຈາກອິດທິພົນຂອງສະພາບແວດລ້ອມພາຍນອກ; ອຸປະກອນເສີມປະກອບມີວົງເລັບ, ມີຢູ່ປາຍ, ແລະອື່ນໆ, ເຊິ່ງໃຊ້ເພື່ອຮັບຮູ້ການຕິດຕັ້ງແລະສາຍໄຟຂອງຜູ້ເຂົ້າຮ່ວມ.

ຫຼັກການຂອງການປະຕິບັດງານ

ຫຼັກການໃນການເຮັດວຽກຂອງຜູ້ຕິດຕໍ່ຂອງຄົວເຮືອນແມ່ນອີງໃສ່ຫຼັກການຂອງການກະຕຸ້ນໄຟຟ້າ. ໃນເວລາທີ່ coil ໄດ້ຮັບການ enerfized, ແກນເຫຼັກສ້າງສະຫນາມແມ່ເຫຼັກທີ່ດຶງດູດແຂນຂອງແຂນແລະປິດການຕິດຕໍ່; ໃນເວລາທີ່ coil ແມ່ນ soferfized, ພາກສະຫນາມແມ່ເຫຼັກຫາຍສາບສູນ, ແຂນຂອງແຂນແລະການຕິດຕໍ່ແມ່ນຖືກເຊື່ອມຕໍ່. ໂດຍການຄວບຄຸມການສ້າງພະລັງງານແລະ de-powergization ຂອງ coil, ການຄວບຄຸມໄລຍະໄກແລະການປົກປ້ອງຂອງຄົວເຮືອນສາມາດຮັບຮູ້ໄດ້.

ພາລາມິເຕີດ້ານວິຊາການ

ຕົວກໍານົດການດ້ານເຕັກນິກຫລັກຂອງຜູ້ຕິດຕໍ່ AC ໃນຄອບຄົວປະກອບມີແຮງດັນ, ໃຫ້ຄະແນນຄວາມຖີ່ໃນປະຈຸບັນ, ການເຊື່ອມຕໍ່ແລະການເຈາະຄວາມສາມາດແລະອື່ນໆ. ການຄັດເລືອກຕົວຊີ້ວັດເຫຼົ່ານີ້ຄວນໄດ້ຮັບການກໍານົດຕາມສະພາບຕົວຈິງຂອງວົງຈອນຄົວເຮືອນເພື່ອຮັບປະກັນການດໍາເນີນງານປົກກະຕິແລະການນໍາໃຊ້ຜູ້ຕິດຂັດທີ່ປອດໄພ.

ຄະແນນແຮງດັນໄຟຟ້າ: ຫມາຍເຖິງລະດັບແຮງດັນເມື່ອຜູ້ຕິດຕໍ່ເຮັດວຽກຕາມປົກກະຕິ.

ປະຈຸບັນທີ່ຖືກຈັດອັນດັບ: ຫມາຍເຖິງກະແສໄຟຟ້າສູງສຸດທີ່ຜູ້ເຂົ້າຄວບຄຸມສາມາດຕ້ານທານໄດ້ເປັນເວລາດົນນານພາຍໃຕ້ແຮງດັນທີ່ຖືກຈັດອັນດັບ.

ຄວາມຖີ່ຂອງການຈັດອັນດັບ: ຄວາມຖີ່ຂອງການສະຫນອງພະລັງງານໃນເວລາທີ່ຜູ້ຕິດຕໍ່ເຮັດວຽກຕາມປົກກະຕິ.

ການເຊື່ອມຕໍ່ແລະການລະເມີດຄວາມສາມາດ: ປະຈຸບັນສູງສຸດທີ່ຜູ້ຕິດຕໍ່ສາມາດເຊື່ອມຕໍ່ແລະແຕກແຍກພາຍໃຕ້ເງື່ອນໄຂທີ່ລະບຸ.
