ຫຼັກການເຮັດວຽກຂອງ Relay ຄວາມຮ້ອນແລະການຄັດເລືອກການຄັດເລືອກ

2025-09-30

ຄວາມຮ້ອນແມ່ນສະມາຊິກທີ່ສໍາຄັນຂອງຄອບຄົວທີ່ Relay, ຖືກນໍາໃຊ້ເລື້ອຍໆໃນການຜະລິດແລະມີຄວາມສໍາຄັນຫຼາຍ.

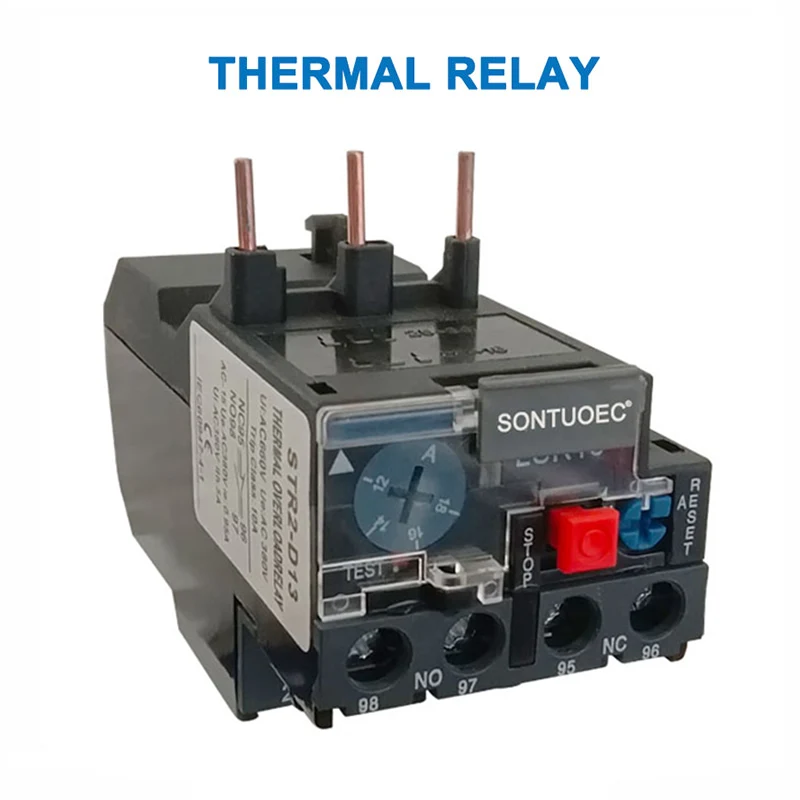

STR2-D13 Thermal Relay

ຫຼັກການເຮັດວຽກຂອງ Relay ຄວາມຮ້ອນ

ອົງປະກອບຄວາມຮ້ອນໃນການສົ່ງຕໍ່ຄວາມຮ້ອນ, ເຊິ່ງສ້າງຄວາມຮ້ອນ, ຄວນເຊື່ອມຕໍ່ກັນໃນຊຸດກັບວົງຈອນມໍເຕີ. ນີ້ອະນຸຍາດໃຫ້ມີການສົ່ງຕໍ່ຄວາມຮ້ອນເພື່ອກວດສອບໂດຍກົງກ່ຽວກັບການກວດສອບກ່ຽວກັບການແຂ່ງຂັນມໍເຕີ. ອົງປະກອບທີ່ມີຄວາມຮູ້ສຶກຂອງການສົ່ງຕໍ່ຄວາມຮ້ອນແມ່ນປົກກະຕິແລ້ວແມ່ນແຖບ Bimetallic. ເສັ້ນບີສະໄລແມ່ນຕົວປະສົມຂອງສອງແຜ່ນໂລຫະທີ່ມີຕົວຄູນຂະຫຍາຍເສັ້ນທີ່ແຕກຕ່າງກັນ, ກົດດັນຮ່ວມກັນ. ຊັ້ນທີ່ມີຕົວຄູນຂະຫຍາຍໃຫຍ່ກວ່າແມ່ນເອີ້ນວ່າຊັ້ນທີ່ໃຊ້ງານ, ໃນຂະນະທີ່ຊັ້ນທີ່ມີຕົວຄູນການຂະຫຍາຍຕົວນ້ອຍກວ່າເອີ້ນວ່າຊັ້ນຕົວຕັ້ງຕົວຕີ. ເມື່ອມີຄວາມຮ້ອນ, ປື້ມບັນທຶກ Bimetallic ຂະຫຍາຍເປັນເສັ້ນຊື່. ເນື່ອງຈາກຕົວຄູນຂະຫຍາຍເສັ້ນລວດລາຍທີ່ແຕກຕ່າງກັນຂອງສອງຊັ້ນໂລຫະແລະຜູ້ຕິດຕໍ່ທີ່ໃກ້ຊິດຂອງພວກເຂົາ, ທ່ອນໄມ້ bimetallic ລອກເອົາໄປສູ່ຊັ້ນຕົວຕັ້ງຕົວຕີ. ຜົນບັງຄັບໃຊ້ກົນຈັກທີ່ຜະລິດໂດຍໂຄ້ງນີ້ເຮັດໃຫ້ຜູ້ຕິດຕໍ່ດໍາເນີນງານ.

ເປົ່າຄວາມຮ້ອນ Relay

Arealty ຄວາມຮ້ອນປະກອບດ້ວຍອົງປະກອບຄວາມຮ້ອນ, ປື້ມບັນທຶກ bimetallic, ລາຍຊື່ຜູ້ຕິດຕໍ່, ແລະກົນໄກການສົ່ງຕໍ່ແລະປັບຕົວ. ອົງປະກອບຄວາມຮ້ອນແມ່ນລວດລາຍທີ່ມີຄວາມຕ້ານທານຕ່ໍາທີ່ເຊື່ອມຕໍ່ໃນຊຸດທີ່ມີວົງຈອນຕົ້ນຕໍຂອງມໍເຕີທີ່ຖືກປົກປ້ອງ. ແຖບ Bimetallic ຖືກສ້າງຕັ້ງຂຶ້ນໂດຍການກົດແຜ່ນໂລຫະສອງແຜ່ນດ້ວຍຕົວຄູນຂະຫຍາຍຄວາມຮ້ອນທີ່ແຕກຕ່າງກັນ. ໃນເວລາທີ່ມໍເຕີໄດ້ຮັບການໄຫຼລ້າສຸດ, ໃນປະຈຸບັນຂອງປະຈຸບັນໂດຍຜ່ານການເຮັດຄວາມຮ້ອນໃນປະຈຸບັນ, ເຊິ່ງກໍ່ໃຫ້ເກີດບັນດາ bimetallic ລອກເອົາຂຶ້ນມາເນື່ອງຈາກຄວາມຮ້ອນ, ແຍກອອກຈາກແຜ່ນແລະເປີດການຕິດຕໍ່ທີ່ປິດປົກກະຕິ. ນັບຕັ້ງແຕ່ການຕິດຕໍ່ທີ່ປິດປົກກະຕິແມ່ນເຊື່ອມຕໍ່ກັບວົງຈອນຄວບຄຸມຂອງມໍເຕີ້, ການເປີດຂອງມັນ de-elygizes coil moted contactor ແລະດັ່ງນັ້ນການໃຫ້ການປ້ອງກັນທີ່ສຸດຂອງມໍເຕີ.

ຫນ້າທີ່ຂອງ Relay ຄວາມຮ້ອນ

ມັນແມ່ນຕົ້ນຕໍທີ່ໃຊ້ໃນການໃຫ້ການປ້ອງກັນຫຼາຍເກີນໄປສໍາລັບຜູ້ຂັບຂີ່ທີ່ບໍ່ສະຫຼາດ. ຫຼັກການທີ່ປະຕິບັດງານຂອງມັນແມ່ນວ່າໃນເວລາທີ່ກະແສໄຟຟ້າຄວາມຮ້ອນແລະງໍ, ເຮັດໃຫ້ຜູ້ຕິດຕໍ່ແລະການຕັດມໍເຕີ, ດັ່ງນັ້ນການຕັດມໍເຕີ, ດັ່ງນັ້ນການຕັດເຄື່ອງປ້ອງກັນ. ເນື່ອງຈາກວ່າການໂອນຄວາມຮ້ອນຈາກແຖບ Bimetallic ໃນລະຫວ່າງຂັ້ນຕອນການໂຄ້ງໃຊ້ເວລາດົນ, ການສົ່ງເສີມຄວາມຮ້ອນບໍ່ສາມາດໃຊ້ສໍາລັບການປ້ອງກັນວົງຈອນສັ້ນ; ພວກເຂົາສາມາດຖືກນໍາໃຊ້ເປັນການປ້ອງກັນ overload ສໍາລັບການປ້ອງກັນຄວາມຮ້ອນເກີນຄວາມຮ້ອນ.

ຈຸດປະສົງຂອງ Relay ຄວາມຮ້ອນ

ຄວາມຮ້ອນRe ຖືກນໍາໃຊ້ຕົ້ນຕໍສໍາລັບການປ້ອງກັນ overload ວົງຈອນ.

ຫຼັກການປະຕິບັດການຂອງພວກເຂົາແມ່ນວ່າໃນເວລາທີ່ກະແສຄວາມຮ້ອນຄວາມຮ້ອນ, ການກະຕຸ້ນໃຫ້ຜູ້ສະແດງແລະການຢຸດເຊົາການເຊື່ອມຕໍ່ຂອງວົງຈອນແລະຢຸດການປ້ອງກັນ. ເພາະວ່າການໂອນຄວາມຮ້ອນຈາກຊຸດ Bimetallic ໃນຂະບວນການໂຄ້ງຂອງມັນໃຊ້ເວລາດົນ, ມີການປ້ອງກັນຄວາມຮ້ອນບໍ່ສາມາດໃຊ້ສໍາລັບການປ້ອງກັນວົງຈອນສັ້ນ, ແຕ່ວ່າພຽງແຕ່ສໍາລັບການປົກປ້ອງທີ່ມີຄວາມຮ້ອນສັ້ນ.

ຂໍ້ຄວນລະວັງສໍາລັບການເລືອກ Relaying Relays

ບໍ່.	ການປ້ອງກັນລ່ວງໜ້າ	ຄໍາແນະນໍາການຄັດເລືອກ
1	ເອົາໃຈໃສ່ກັບຊັ້ນສູງຂອງມໍເຕີ	ກໍານົດມູນຄ່າການປະຕິບັດງານຄວາມຮ້ອນຂອງ Relay ຄວາມຮ້ອນໂດຍອີງໃສ່ຄວາມສາມາດໃນການປ້ອງກັນຄວາມຮ້ອນຂອງມໍເຕີ, ampere-second-second-seconding ample-seconding ມີຄວາມໃກ້ຊິດເທົ່າທີ່ຈະເປັນໄປໄດ້ຫຼືຕໍ່າກວ່າຄຸນລັກສະນະທີ່ເກີນຂອງມໍເຕີ. ຮັບປະກັນວ່າມັນບໍ່ມີການປະຕິບັດງານທີ່ບໍ່ຖືກຕ້ອງໃນໄລຍະເວລາສັ້ນໆແລະເລີ່ມຕົ້ນ.
2	ວິທີການເຊື່ອມຕໍ່ Winding	ເລືອກເອົາ Relay ຄວາມຮ້ອນທົ່ວໄປສໍາລັບການເຊື່ອມຕໍ່ດາວ. ເລືອກເອົາ Relay ຄວາມຮ້ອນດ້ວຍອຸປະກອນປ້ອງກັນທີ່ແຕກແຍກໃນໄລຍະສໍາລັບການເຊື່ອມຕໍ່ Delta.
3	ຂະບວນການເລີ່ມຕົ້ນ	ເລືອກເອົາ Relay ຄວາມຮ້ອນຕາມປະຈຸບັນທີ່ໄດ້ຮັບການຮັບປະກັນ.
4	ພິຈາລະນາຮູບແບບການເຮັດວຽກຂອງມໍເຕີ	ເລືອກຕາມປະຈຸບັນຂອງນັກກິລາສໍາລັບຫນ້າທີ່ຕໍ່ເນື່ອງຫຼືຫນ້າທີ່ຕໍ່ເນື່ອງ. ໂດຍທົ່ວໄປແລ້ວ, ກໍານົດມູນຄ່າການປັບຕົວເປັນ 0.95-1.05 Times the Motor's Rated, ຫຼືກໍານົດມູນຄ່າປານກາງໃຫ້ເທົ່າກັບກະແສການປັບຕົວຂອງມໍເຕີ.
