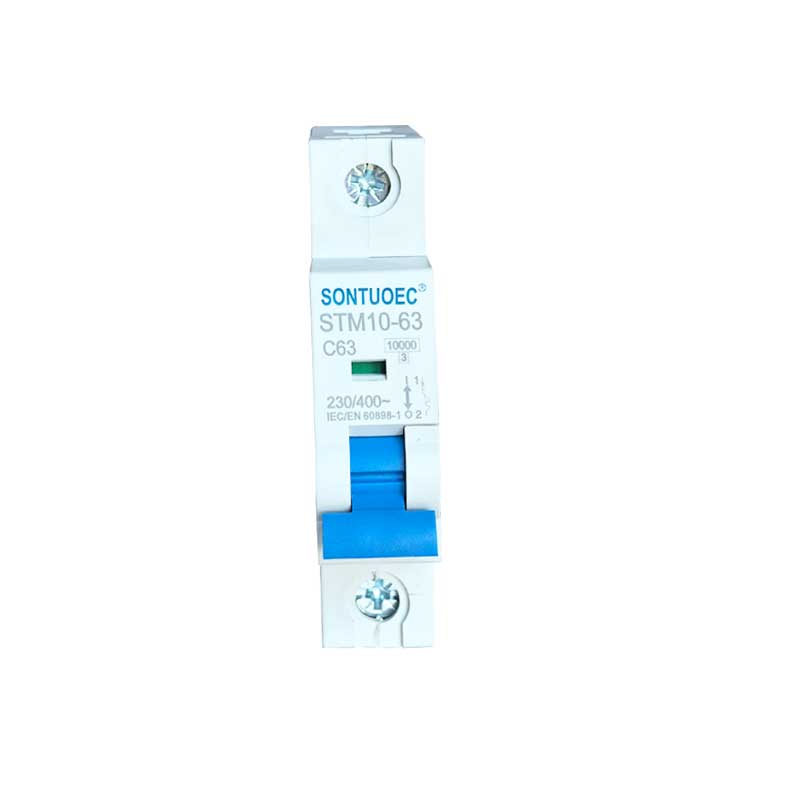

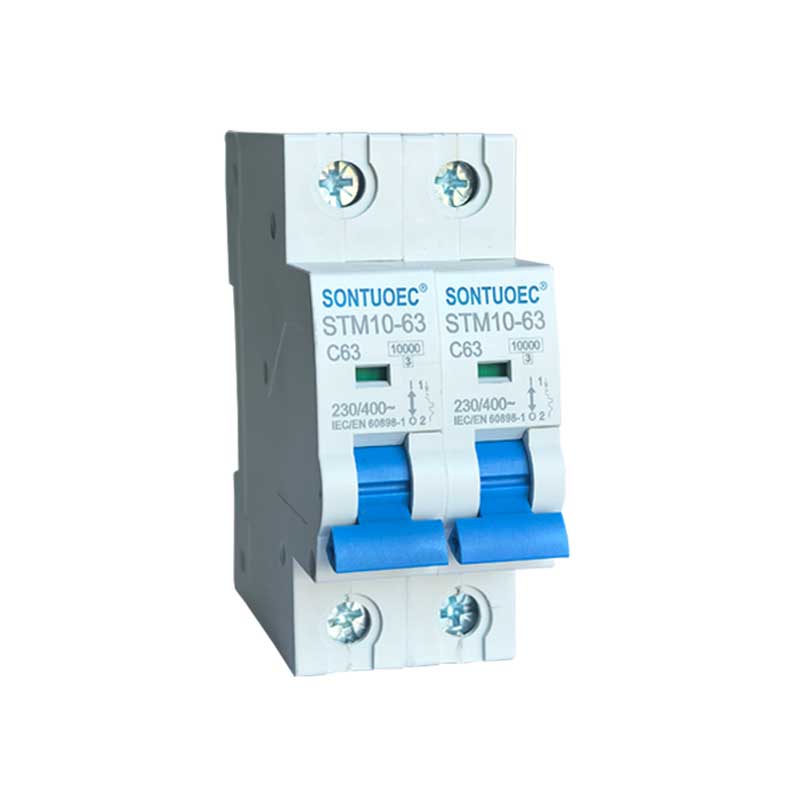

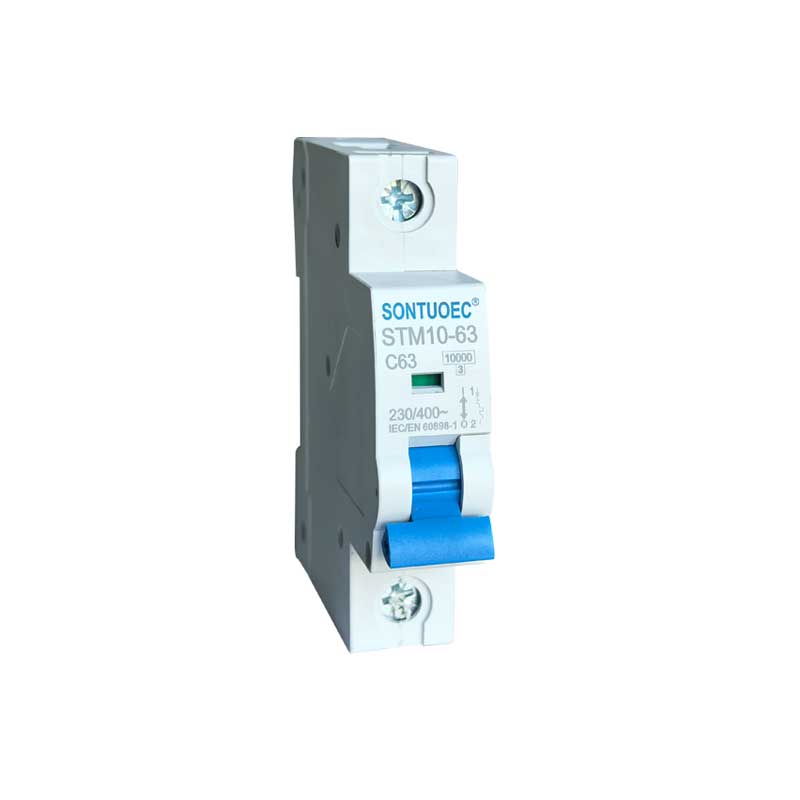

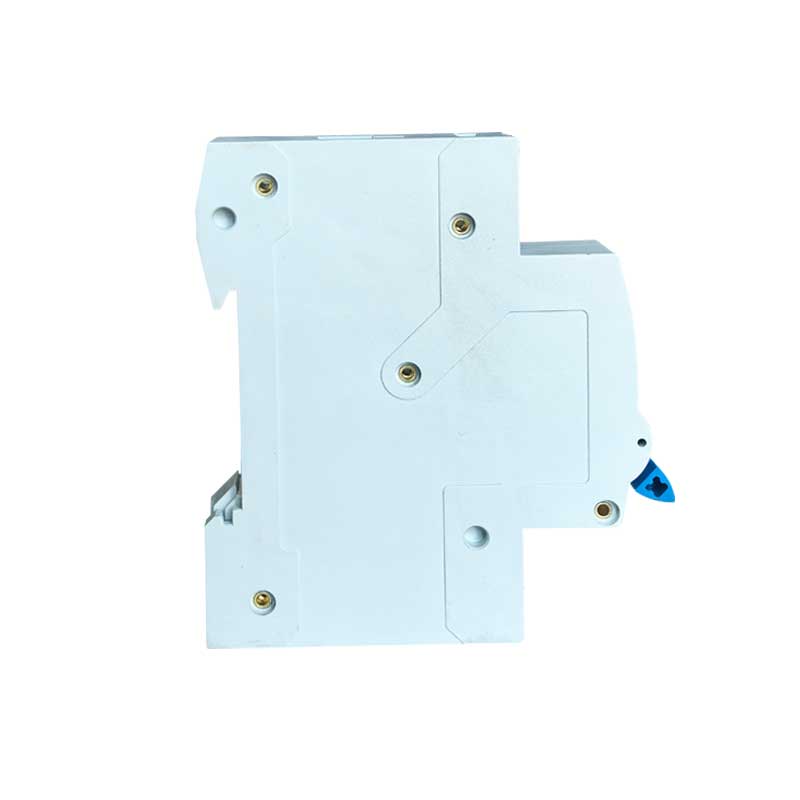

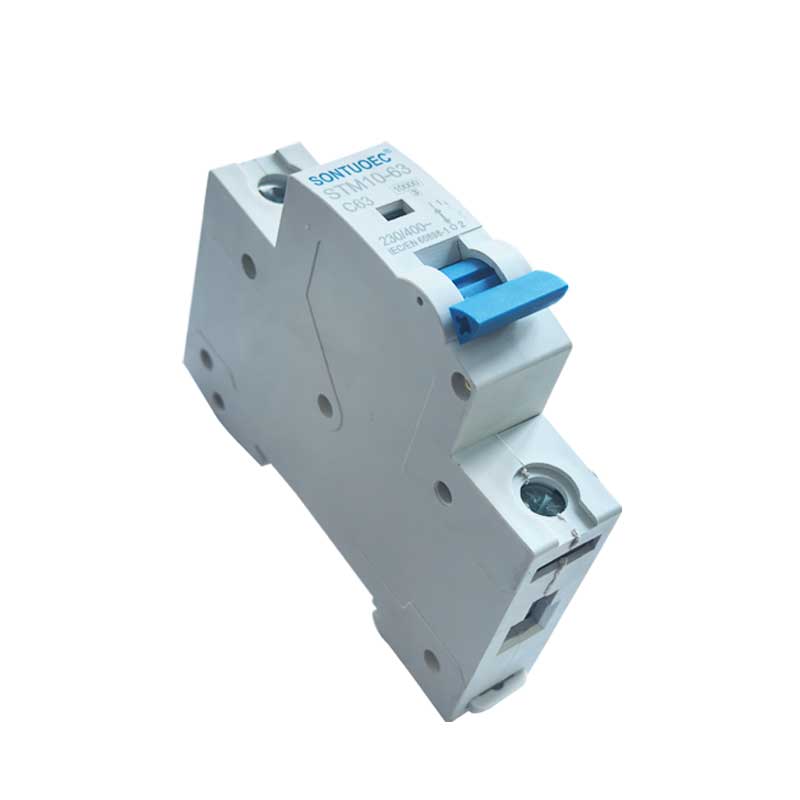

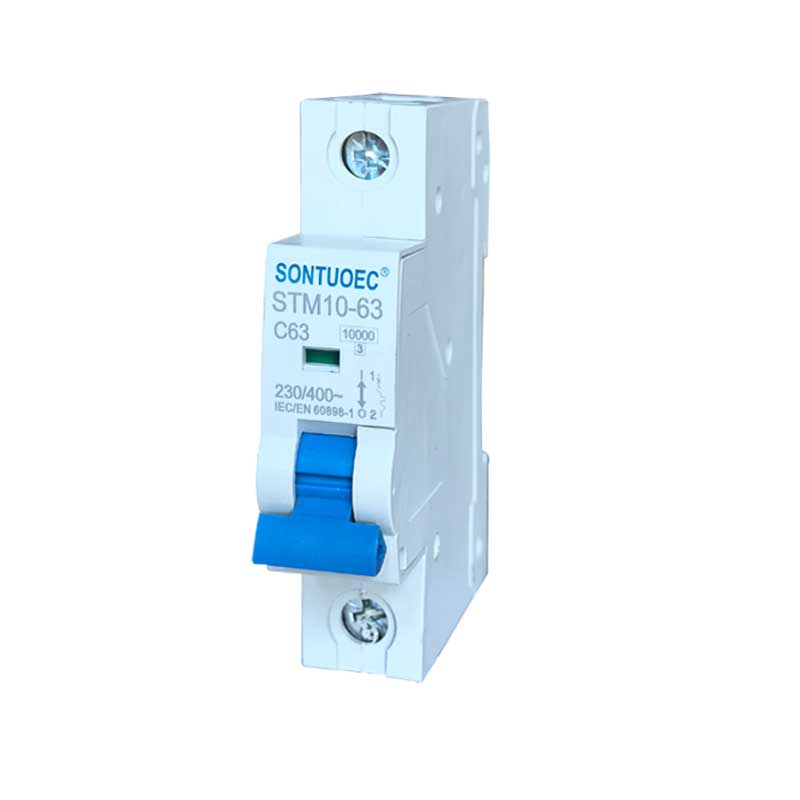

ໂຮງງານ Sontuoec ຂາຍໂດຍກົງ MCB Stm10-63 Series 6ka Miniature Circuit Breaker

SONTUOEC ແມ່ນຫນຶ່ງໃນຜູ້ສະຫນອງ / ຜູ້ຜະລິດຈີນທີ່ມີຄວາມຊ່ຽວຊານໃນການຜະລິດເຄື່ອງໃຊ້ໄຟຟ້າຂະຫນາດນ້ອຍຕ່າງໆ STM10-63 Series ເຄື່ອງຕັດວົງຈອນ miniature breaker ສູງມີລັກສະນະໂຄງສ້າງທີ່ກ້າວຫນ້າ, ປະສິດທິພາບທີ່ເຊື່ອຖືໄດ້, ຄວາມສາມາດໃນການທໍາລາຍສູງ, ຮູບລັກສະນະທີ່ສະຫງ່າງາມແລະເປືອກຂອງມັນແລະຊິ້ນສ່ວນແມ່ນເຮັດດ້ວຍວັດສະດຸທີ່ທົນທານຕໍ່ຜົນກະທົບ, ທົນທານຕໍ່ໄຟ. ມັນເຫມາະສົມກັບລະບົບພະລັງງານຂອງ 50 ຫຼື 60 ຄວາມຖີ່, Ue 400V ແລະຂ້າງລຸ່ມນີ້, Ui 63A ແລະຂ້າງລຸ່ມນີ້. ມັນຖືກນໍາໃຊ້ຕົ້ນຕໍໃນອາຄານຫ້ອງການ, ທີ່ພັກອາໄສ, ສໍາລັບການເຮັດໃຫ້ມີແສງ, ການແຜ່ກະຈາຍພະລັງງານແລະການໂຫຼດເກີນແລະການປ້ອງກັນວົງຈອນສັ້ນຂອງອຸປະກອນ. ໂດຍປົກກະຕິ, ມັນຍັງສາມາດຖືກນໍາໃຊ້ເປັນລະບົບການຖ່າຍໂອນພະລັງງານບໍ່ເລື້ອຍໆ. ມັນສອດຄ່ອງກັບມາດຕະຖານ IEC60898.1 ແລະ GB10963.1

ຕົວແບບ:STM10-63

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຂໍ້ມູນຈໍາເພາະ:

	ມາດຕະຖານ		IEC/EN 60898-1
ໄຟຟ້າ	ຈັດອັນດັບປັດຈຸບັນ In	A	1,2,4,6,10,16,20,25,32,40,50,63A
ລັກສະນະ	ເສົາ	P	1,2,3,4
	ລະດັບແຮງດັນໄຟຟ້າ Ue	V	AC 230, 400
	ແຮງດັນ insulation Ui	V	500
	ລະດັບຄວາມຖີ່	Hz	50/60
	ລະດັບຄວາມອາດສາມາດທໍາລາຍ	A	3000, 4500, 6000
	Impulse ລະດັບຄວາມທົນທານຕໍ່ແຮງດັນ (1.2/50)Uimp	V	4000
	ແຮງດັນໄຟຟ້າທົດສອບ dielectric ຢູ່ ind.Freq.for 1 min	Kv	2
	ລະດັບມົນລະພິດ		2
	ລັກສະນະການປ່ອຍຄວາມຮ້ອນ-ແມ່ເຫຼັກ		B,C,D
ກົນຈັກ	ຊີວິດໄຟຟ້າ	t	4000
ລັກສະນະ	ຊີວິດກົນຈັກ	t	10000
	ລະດັບການປົກປ້ອງ		IP20
	ອຸນຫະພູມອ້າງອີງສໍາລັບການຕັ້ງຄ່າ	ºC	30
	ຂອງອົງປະກອບຄວາມຮ້ອນ	ºC	30
	ອຸນຫະພູມສະພາບແວດລ້ອມ	ºC	-5~+40(ຄໍາຮ້ອງສະຫມັກພິເສດກະລຸນາເບິ່ງ
	(ໂດຍສະເລ່ຍປະຈໍາວັນ ≤35ºC)	ºC	ການແກ້ໄຂການຊົດເຊີຍອຸນຫະພູມ)
	ອຸນຫະພູມການເກັບຮັກສາ	ºC	-25~+70
ການຕິດຕັ້ງ	ປະເພດການເຊື່ອມຕໍ່ຢູ່ປາຍຍອດ		busbar ສາຍ/Pin-type
	ຂະໜາດປາຍຍອດເທິງ/ລຸ່ມສຳລັບສາຍ	ມມ2	25
	ຂະໜາດປາຍຍອດເທິງ/ລຸ່ມສຳລັບສາຍ	AWG	ວັນທີ 3 ເດືອນ 18
	ຂະໜາດເຄື່ອງໃຊ້ຄວາມຮ້ອນເທິງ/ລຸ່ມສຳລັບແຖບ busbar	ມມ2	25
	ຂະໜາດເຄື່ອງໃຊ້ຄວາມຮ້ອນເທິງ/ລຸ່ມສຳລັບແຖບ busbar	AWG	ວັນທີ 3 ເດືອນ 18
	Tightening torque	N*m	2
	Tightening torque	ໃນປອນ	18
	ການຕິດຕັ້ງ		ໃນ DIN rail EN 60715 (35mm) ໂດຍອຸປະກອນ clip ໄວ
	ການເຊື່ອມຕໍ່		ຈາກເທິງແລະລຸ່ມ

ຫນ້າທີ່ຕົ້ນຕໍຂອງ STM10-63 Miniature Circuit Breaker

1.Overload ປ້ອງກັນ: ເມື່ອກະແສໄຟຟ້າໃນວົງຈອນເກີນມູນຄ່າ rated ຂອງ MCB, STM10-63 Miniature Circuit Breaker ຈະຕັດວົງຈອນອັດຕະໂນມັດພາຍໃນໄລຍະເວລາທີ່ກໍານົດໄວ້ເພື່ອປ້ອງກັນບໍ່ໃຫ້ວົງຈອນແລະອຸປະກອນຈາກ overheating.

2.Short-circuit protection: ເມື່ອເກີດກະແສໄຟຟ້າສັ້ນໃນວົງຈອນ, STM10-63 Miniature Circuit Breaker ຈະຕັດວົງຈອນທັນທີເພື່ອປ້ອງກັນບໍ່ໃຫ້ກະແສໄຟຟ້າຂາດວົງຈອນແລະອຸປະກອນເສຍຫາຍ.

3. ການປ້ອງກັນການຮົ່ວໄຫຼ (ບາງ MCBs ມີຫນ້າທີ່ນີ້): ສໍາລັບ MCBs ທີ່ມີການປ້ອງກັນການຮົ່ວໄຫຼ, ເມື່ອມີການຮົ່ວໄຫຼໃນວົງຈອນ, STM10-63 Miniature Circuit Breaker ຈະຕັດວົງຈອນຢ່າງໄວວາເພື່ອປົກປ້ອງຄວາມປອດໄພສ່ວນບຸກຄົນ.

ຫຼັກການຂອງການດໍາເນີນງານຂອງ MCBs

MCBs ປົກກະຕິແລ້ວມີເຄື່ອງກວດຈັບການເດີນທາງແບບແມ່ເຫຼັກຄວາມຮ້ອນຫຼືເອເລັກໂຕຣນິກພາຍໃນ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອກວດຫາການປ່ຽນແປງຂອງກະແສໄຟຟ້າໃນວົງຈອນ. ໃນເວລາທີ່ກະແສໄຟຟ້າຜິດປົກກະຕິ, striker ກະຕຸ້ນກົນໄກ tripping ຂອງ MCB, ເຮັດໃຫ້ STB1-63 Miniature Circuit Breakerto ຕັດວົງຈອນຢ່າງໄວວາ.

1.ກອງສະນະແມ່ເຫຼັກຄວາມຮ້ອນ: ມັນໃຊ້ຄວາມຮ້ອນທີ່ສ້າງຂຶ້ນເມື່ອກະແສໄຟຟ້າຜ່ານຕົວນໍາເພື່ອກະຕຸ້ນການຕົກຄ້າງ. ໃນເວລາທີ່ກະແສໄຟຟ້າມີຂະຫນາດໃຫຍ່ເກີນໄປ, conductor ຮ້ອນຂຶ້ນ, ເຮັດໃຫ້ bimetal ພາຍໃນ striker ສະນະແມ່ເຫຼັກຄວາມຮ້ອນງໍ, ດັ່ງນັ້ນຈຶ່ງກະຕຸ້ນກົນໄກ tripping.

2.Electronic striker: ມັນໃຊ້ອົງປະກອບເອເລັກໂຕຣນິກເພື່ອກວດສອບການປ່ຽນແປງໃນປະຈຸບັນແລະຄວບຄຸມການປະຕິບັດຂອງກົນໄກ tripping. ເມື່ອກວດພົບກະແສໄຟຟ້າຜິດປົກກະຕິ, ຕົວຕີເອເລັກໂຕຣນິກຈະສົ່ງສັນຍານໄປຫາກົນໄກ tripping ເພື່ອຕັດວົງຈອນ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກຂອງ MCB

MCBs ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນລະບົບໄຟຟ້າໃນເຂດທີ່ຢູ່ອາໄສ, ການຄ້າແລະອຸດສາຫະກໍາເພື່ອປົກປ້ອງວົງຈອນແລະອຸປະກອນຈາກຄວາມເສຍຫາຍທີ່ເກີດຈາກກະແສໄຟຟ້າຜິດປົກກະຕິ. ປົກກະຕິແລ້ວພວກມັນຖືກຕິດຕັ້ງຢູ່ໃນກ່ອງແຈກຈ່າຍ, ກະດານສະຫຼັບຫຼືຕູ້ຄວບຄຸມແລະຖືກໃຊ້ເປັນສະຫຼັບຕົ້ນຕໍຫຼືສະຫຼັບສາຂາຂອງວົງຈອນ.

ການຄັດເລືອກແລະການຕິດຕັ້ງ MCBs

1.Selection: ໃນເວລາທີ່ເລືອກ MCBs, ທ່ານຈໍາເປັນຕ້ອງໄດ້ພິຈາລະນາປັດໄຈຕ່າງໆເຊັ່ນ: ປະຈຸບັນການຈັດອັນດັບຂອງວົງຈອນ, ລະດັບແຮງດັນ, ລັກສະນະການປ້ອງກັນ, ແລະບໍ່ວ່າຈະເປັນການປ້ອງກັນການຮົ່ວໄຫຼ. ມັນຍັງມີຄວາມສໍາຄັນເພື່ອຮັບປະກັນວ່າເຄື່ອງຕັດວົງຈອນ Miniature STB1-63 ທີ່ເລືອກປະຕິບັດຕາມມາດຕະຖານແລະກົດລະບຽບດ້ານຄວາມປອດໄພທາງໄຟຟ້າໃນທ້ອງຖິ່ນ.

2. ການຕິດຕັ້ງ: ເຄື່ອງຕັດວົງຈອນຂະໜາດນ້ອຍ STB1-63 ຄວນຖືກຕິດຕັ້ງຢູ່ໃນສະພາບແວດລ້ອມທີ່ແຫ້ງແລ້ງ, ມີລະບາຍອາກາດ, ບໍ່ມີທາດອາຍແກັສກັດກ່ອນ ແລະ ຮັບປະກັນວ່າມັນຖືກສາຍຢ່າງຖືກຕ້ອງ ແລະ ປອດໄພ. ໃນລະຫວ່າງການຕິດຕັ້ງ, ລະບຽບການຄວາມປອດໄພໄຟຟ້າທີ່ກ່ຽວຂ້ອງແລະຂັ້ນຕອນການດໍາເນີນງານຄວນໄດ້ຮັບການສັງເກດ.
