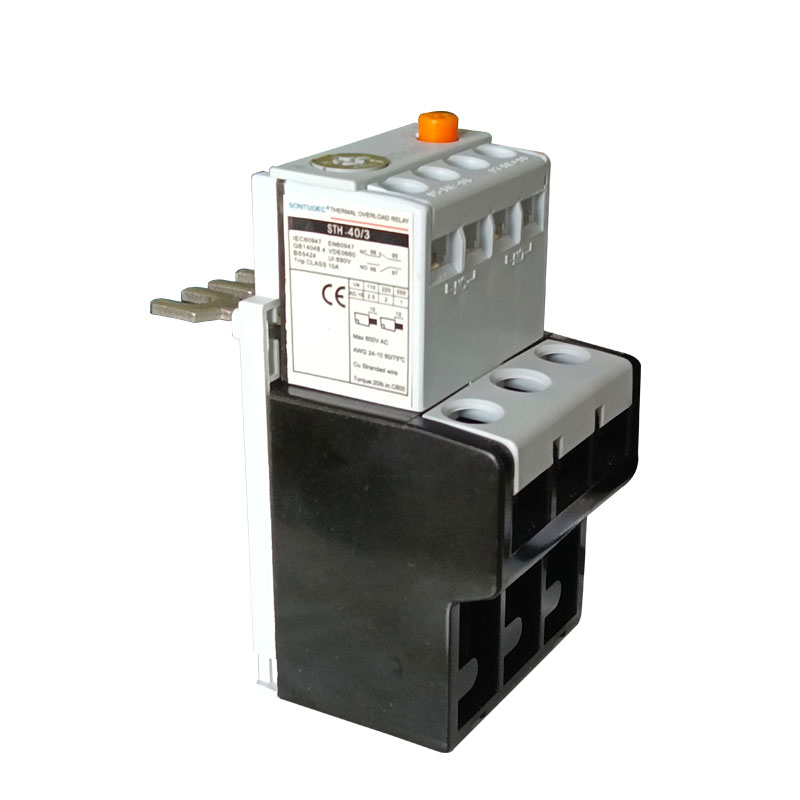

STH-40 ຊຸດຄວາມຮ້ອນ Overload Overay

ການສົ່ງຕໍ່ຄວາມຮ້ອນຂອງຄວາມຮ້ອນແມ່ນເຫມາະສົມສໍາລັບວົງຈອນ AC 50/60 Hz, ໃຫ້ຄະແນນສູງເຖິງ 660V. ແລະມັນສາມາດຮັບຮູ້ຫນ້າທີ່ຂອງ Overload Overload ແລະໄລຍະການປ້ອງກັນຄວາມເປັນໄປໄດ້ສໍາລັບ AC ມໍເຕີ. ຜະລິດຕະພັນນີ້ສອດຄ່ອງກັບ GB14048.4, ec60947-4-1 ມາດຕະຖານ.

ຕົວແບບ:STH-40

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ພາລາມິເຕີທາງວິຊາການຕົ້ນຕໍ:

ແບບ	ປະຈຸບັນ	ເຫມາະສໍາລັບ ຜູ້ປະກອບການ
sth-22/3	0.4-63A	GMC-9 ~ 22
sth-22/3	0.63-1A	GMC-9 ~ 22
sth-22/3	1-1.6a	GMC-9 ~ 22
sth-22/3	1.6-2.5A	GMC-9 ~ 22
sth-22/3	2.5-4A	GMC-9 ~ 22
sth-22/3	4-6a	GMC-9 ~ 22
sth-22/3	5-8a	GMC-9 ~ 22
sth-22/3	6-9A	GMC-9 ~ 22
sth-22/3	7-10A	GMC-12 ~ 22
sth-22/3	9-13a	GMC-12 ~ 22
sth-22/3	12-18a	GMC-18 ~ 22
sth-22/3	16-22a	GMC-22
stth-40/3	18-26a	GMC-32 ~ 40
stth-40/3	24-36a	GMC-32 ~ 40
stth-40/3	28-40A	GMC-40
stth-85/3	34-50a	GMC-50 ~ 85
stth-85/3	45-65A	GMC-50 ~ 85
stth-85/3	54-75A	GMC-65 ~ 85
stth-85/3	63-85A	GMC-75 ~ 85

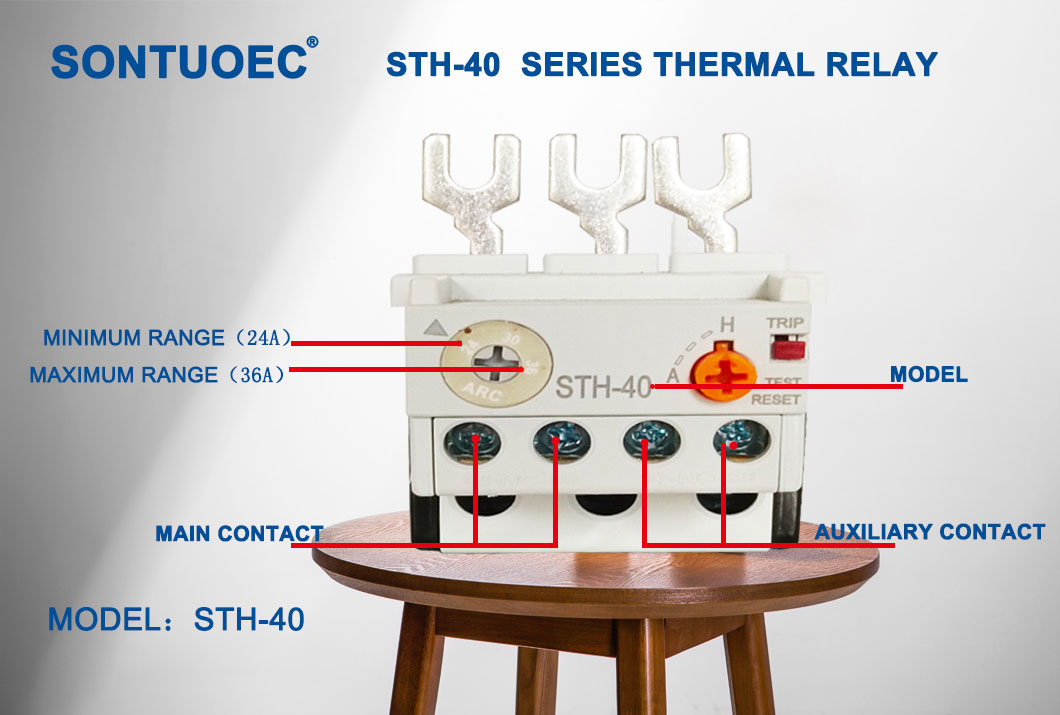

STH-40 Series Thermal Overload Relay

ຫນ້າທີ່ຕົ້ນຕໍ

ການປົກປ້ອງມໍເຕີ: ຫນ້າທີ່ຕົ້ນຕໍຂອງການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນແມ່ນເພື່ອປ້ອງກັນບໍ່ໃຫ້ມໍເຕີເສຍຫາຍຍ້ອນຄວາມເສຍຫາຍໃຫ້ເກີນໄປ. ໃນເວລາທີ່ມໍເຕີໄດ້ຮັບການລ້າເກີນ, ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນຈະຕັດການສະຫນອງພະລັງງານໃນເວລາເພື່ອປ້ອງກັນບໍ່ໃຫ້ມໍເຕີລຸກໄຫມ້ຍ້ອນຄວາມຮ້ອນ.

ການປົກປ້ອງສາຍພະລັງງານ: ນອກເຫນືອໄປຈາກການປົກປ້ອງມໍເຕີ, ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນສາມາດປົກປ້ອງສາຍໄຟຟ້າ. ໃນເວລາທີ່ມໍເຕີໄດ້ຮັບການລ້າສຸດ, ກະແສຂອງມັນຈະເພີ່ມຂື້ນ, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດຄວາມຮ້ອນແຮງແລະລະລາຍສາຍໄຟຟ້າ. ໂດຍການກວດພົບການປ່ຽນແປງໃນປະຈຸບັນ, ຄວາມຮ້ອນເກີນຄວາມຮ້ອນເກີນກໍານົດຈະກໍານົດວ່າສາຍໄຟຟ້າຖືກປິດລ້ອມແລະຕັດການສະຫນອງພະລັງງານຖ້າຈໍາເປັນ.

ປັບປຸງຄວາມປອດໄພຂອງລະບົບໄຟຟ້າ: ຄວາມຮ້ອນເກີນຄວາມຮ້ອນສາມາດປ້ອງກັນຄວາມເສຍຫາຍຂອງມໍເຕີແລະສາຍໄຟຟ້າ, ດັ່ງນັ້ນການຫຼຸດຜ່ອນອັດຕາການລົ້ມເຫຼວຂອງລະບົບໄຟຟ້າແລະປັບປຸງຄວາມປອດໄພຂອງລະບົບໄຟຟ້າ.

ຫຼັກການຂອງການປະຕິບັດງານ

ຫຼັກການປະຕິບັດການຂອງການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນແມ່ນອີງໃສ່ຜົນກະທົບຄວາມຮ້ອນໃນປະຈຸບັນແລະຄຸນສົມບັດຄວາມຮູ້ສຶກຂອງອຸນຫະພູມຂອງ Bimetal. ໃນເວລາທີ່ Overload ເກີດຂື້ນໃນມໍເຕີ, ການເພີ່ມຂື້ນໃນປະຈຸບັນ, ເຊິ່ງກໍ່ໃຫ້ເກີດຄວາມຮ້ອນຫຼາຍທີ່ຈະສ້າງໃນອົງປະກອບຂອງການໃຫ້ຄວາມຮ້ອນຂອງ Relay ຄວາມຮ້ອນເກີນໄປ. ຄວາມຮ້ອນນີ້ຖືກໂອນໄປຫາ Bimetal, ເຊິ່ງງໍໃນເວລາທີ່ຮ້ອນເພາະວ່າມັນຖືກເຮັດດ້ວຍໂລຫະປະສົມສອງຢ່າງທີ່ມີຄວາມແຕກຕ່າງໃຫຍ່ໆໃນການຂະຫຍາຍເສັ້ນ. ໃນເວລາທີ່ Bimetal Bends ໃນລະດັບໃດຫນຶ່ງ, ມັນຈະກະຕຸ້ນໃຫ້ລວດລາຍໄຟຟ້າເພື່ອໃຫ້ມີຄວາມແຂງແຮງ, ເຊິ່ງຈະຂັບລົດລາຍຊື່ຜູ້ຕິດຕໍ່ປະຕິບັດແລະຕັດການສະຫນອງພະລັງງານຂອງມໍເຕີ.

ຂອບເຂດຂອງການສະຫມັກ

ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນໄປແມ່ນຖືກນໍາໃຊ້ໃນວົງຈອນ 50hz, ອັດຕາແຮງດັນຍາວຂອງ 660V ແລະສ່ວນໃຫຍ່ແມ່ນໃຊ້ສໍາລັບການປົກປ້ອງຂອງລູກຄ້າສາມຊັ້ນ. ມັນຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອປະກອບເປັນຜູ້ເລີ່ມຕົ້ນທີ່ມີຜູ້ຕິດຕໍ່ AC ທີ່ເຫມາະສົມເພື່ອໃຫ້ການປ້ອງກັນທີ່ສົມບູນແບບສໍາລັບມໍເຕີ.

ຄຸນນະສົມບັດຜະລິດຕະພັນ

ໂຄງສ້າງທີ່ລຽບງ່າຍ: ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນມັກຈະຮັບຮອງເອົາການອອກແບບໂຄງສ້າງທີ່ຂ້ອນຂ້າງງ່າຍດາຍ, ເຮັດໃຫ້ງ່າຍຕໍ່ການຕິດຕັ້ງແລະນໍາໃຊ້ງ່າຍ.

ເຕັມຮູບແບບ: ນອກເຫນືອໄປຈາກຫນ້າທີ່ປ້ອງກັນພື້ນຖານໃນການປົກປ້ອງພື້ນຖານ, ມັນຍັງມີຫນ້າທີ່ຂອງການປ້ອງກັນແລະການຊົດເຊີຍອຸນຫະພູມ.

ຄ່າໃຊ້ຈ່າຍຕ່ໍາ: ປຽບທຽບກັບອຸປະກອນປ້ອງກັນມໍເຕີອື່ນໆ, ລາຄາຂອງ Relay Overload ທີ່ມີຄວາມຮ້ອນຮ້ອນແມ່ນຂ້ອນຂ້າງຕໍ່າ, ເຊິ່ງຫຼຸດຜ່ອນຄ່າໃຊ້ຈ່າຍໃນການຊື້ຂອງຜູ້ໃຊ້.

ການປະຕິບັດການປະຕິບັດງານທີ່ຫມັ້ນຄົງ: ເພາະວ່າມັນຮັບຮອງເອົາ Bimetal ເປັນອົງປະກອບທີ່ລະອຽດອ່ອນ, ການປະຕິບັດການດໍາເນີນງານຂອງມັນແມ່ນຄວາມຫມັ້ນຄົງແລະເຊື່ອຖືໄດ້.

STH-40 Series Thermal Overload Relay
