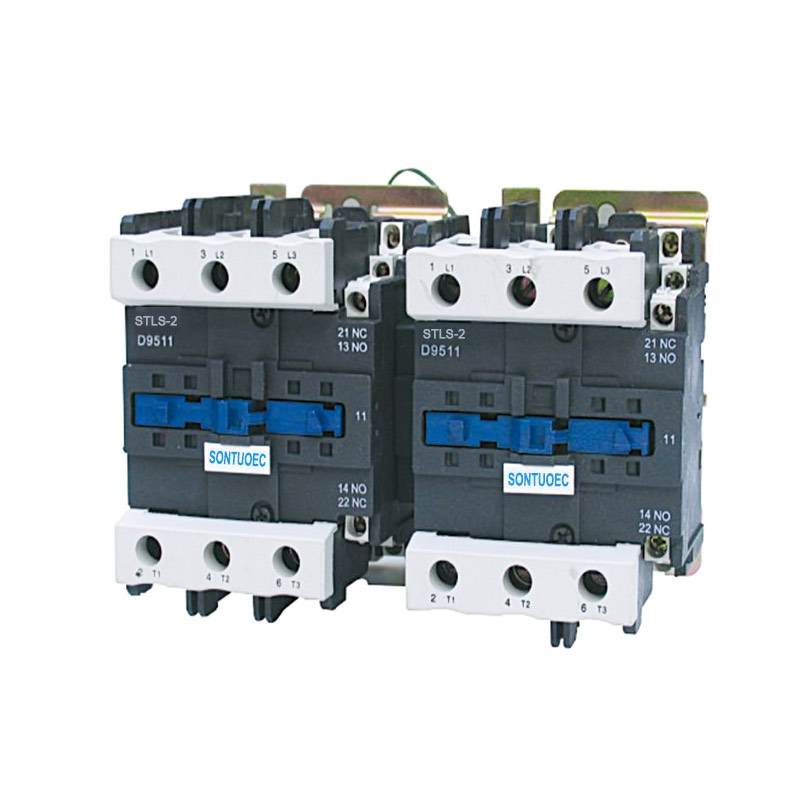

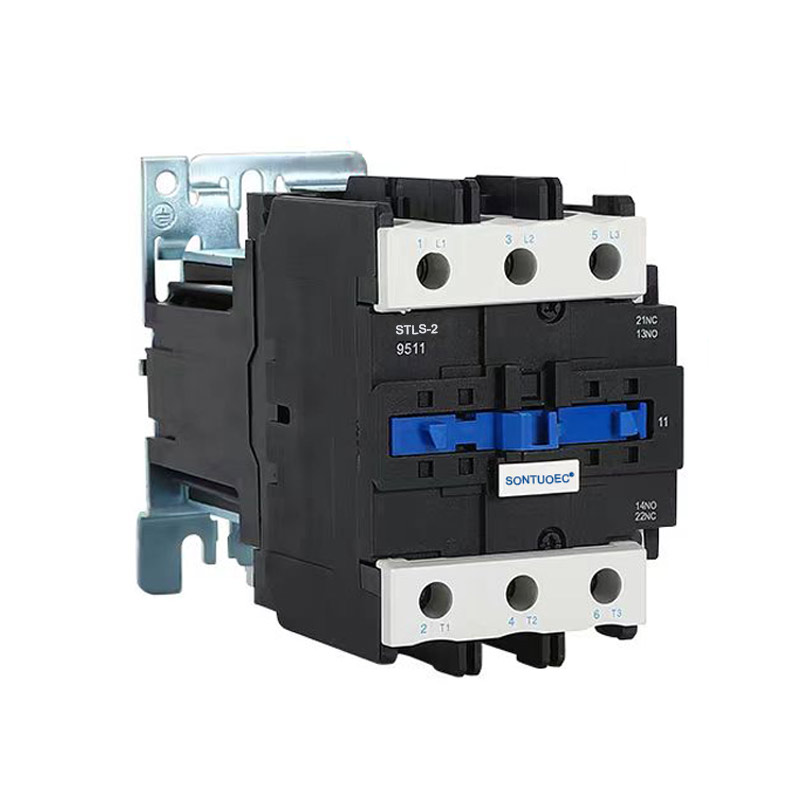

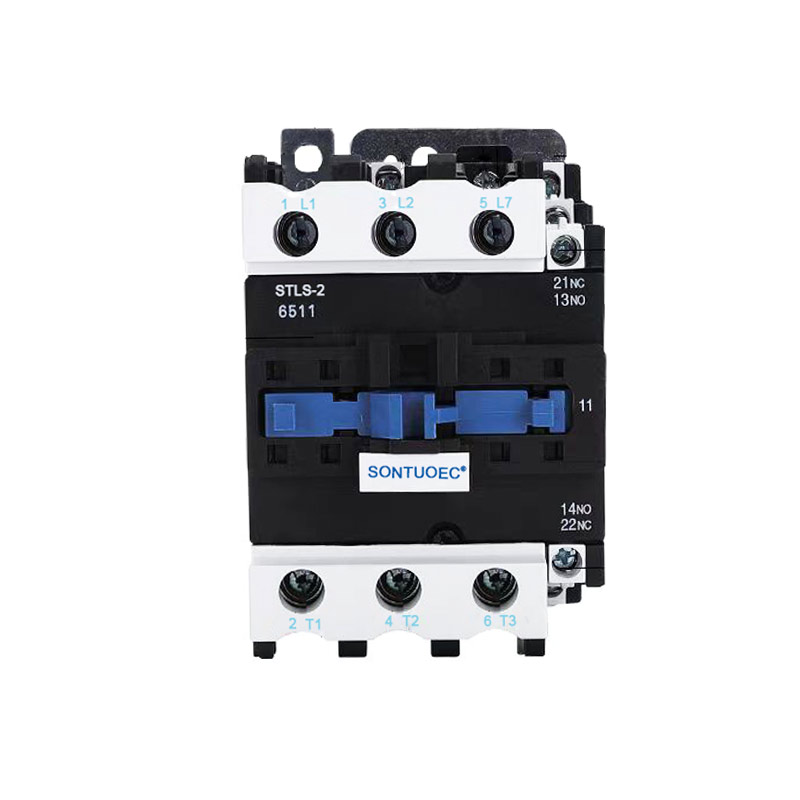

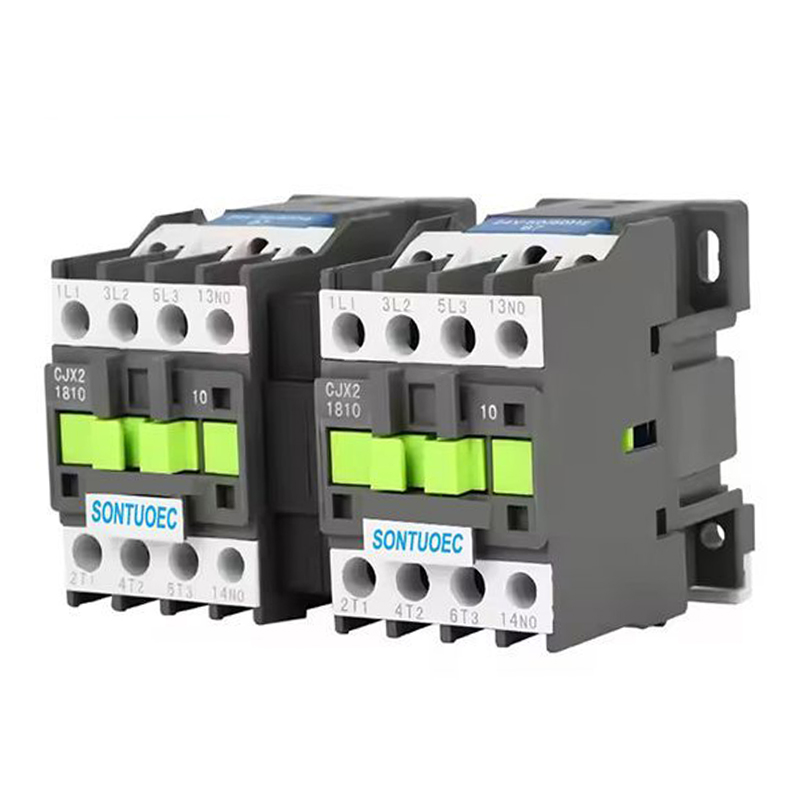

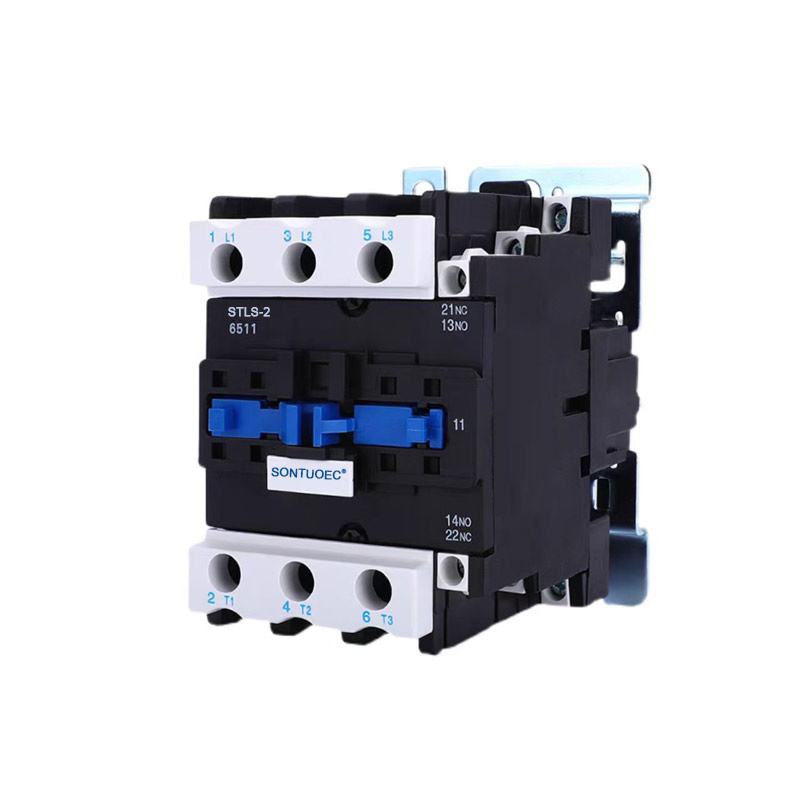

Stls-2(Cjx2) Series Mechanical Interlocking Contactor

Stls-2(Cjx2) Series Mechanical Interlocking Contactor ແມ່ນເຫມາະສົມສໍາລັບການນໍາໃຊ້ໃນວົງຈອນສູງເຖິງແຮງດັນໄຟຟ້າ 660V AC 50Hz, ປັດຈຸບັນ 620A, ສໍາລັບການຄວບຄຸມມໍເຕີທີ່ສາມາດປ່ຽນໄດ້. ອຸປະກອນ interlocking ກົນຈັກນີ້ຮັບປະກັນການປ່ຽນແປງການຕິດຕໍ່ຂອງ contactors ແປງສອງ. ມັນປະຕິບັດຕາມມາດຕະຖານ IEC60947-4-1.

ຕົວແບບ:STLS-2(CJX2)

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

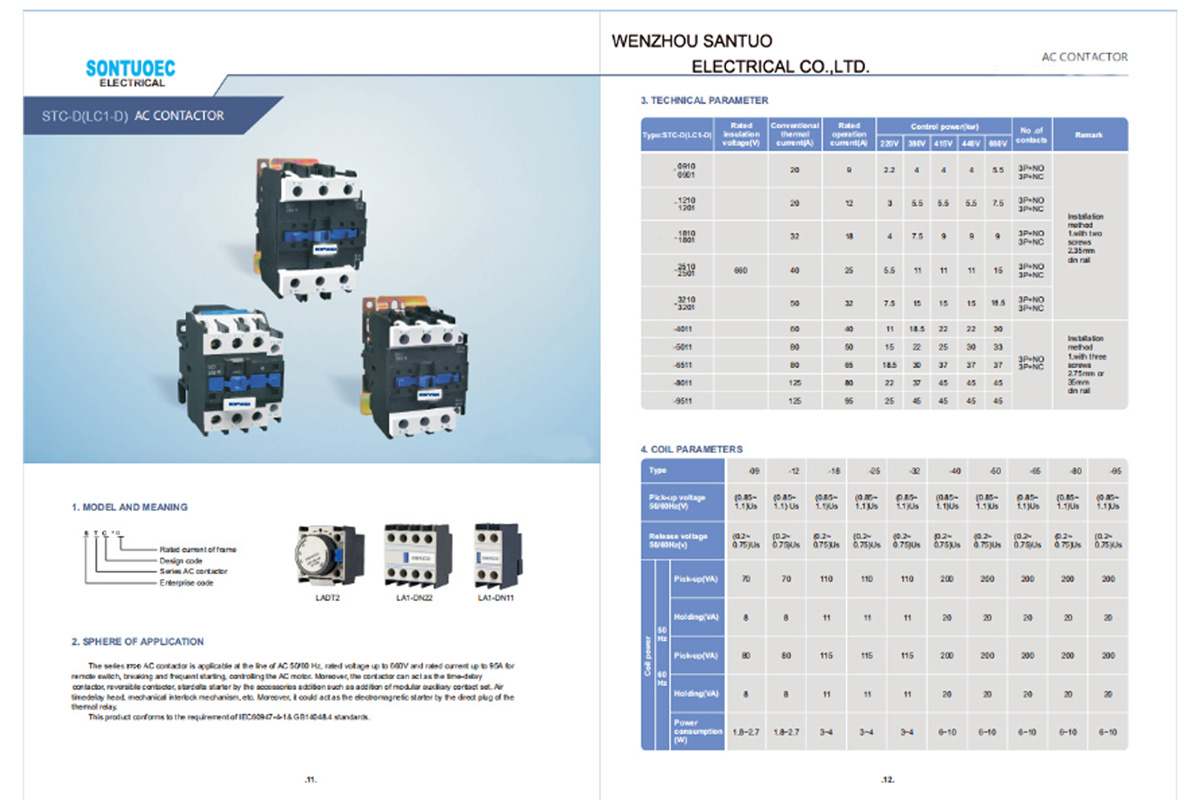

ປະເພດ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
ລະດັບແຮງດັນ insulatio		660	660	660	660	660	660	660	660	660	660
ຄວາມຮ້ອນແບບ ທຳ ມະດາ		20	24	32	40	50	60	75	80	110	125
ປະຈຸບັນ		20	24	32	40	50	60	75	80	110	125
ການປະຕິບັດການຈັດອັນດັບ		9	12	16	25	32	40	50	63	80	95
ປະຈຸບັນ		9	12	16	25	32	40	50	63	80	95
ຄວບຄຸມ	220V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
ພະລັງງານ (kw)	380V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	35	37	45	45
	440V	4	5.5	9	11	15	22	30	37	45	45
	660V	5.5	7.5	10	15	18.5	30	33	37	45	45
ຫມາຍເຫດ		ການຕິດຕັ້ງຂອງ					ການຕິດຕັ້ງຂອງ
		Relays ສາມາດນໍາໃຊ້ສອງ screws					Relays ສາມາດສາມ
		ແລະຍັງໃຊ້ 35mm					screws ແລະຍັງໃຊ້
		ລາງລົດໄຟຕິດຕັ້ງ					ການຕິດຕັ້ງ 75mm ຫຼື 35mm
							ທາງລົດໄຟ

ໂຄງສ້າງແລະຄຸນລັກສະນະ

ໂຄງສ້າງ:

3P AC Contactor ປົກກະຕິແລ້ວປະກອບດ້ວຍລະບົບແມ່ເຫຼັກໄຟຟ້າ (ລວມທັງ coil, core, ແລະອື່ນໆ), ລະບົບການຕິດຕໍ່ (ລວມທັງການຕິດຕໍ່ຕົ້ນຕໍແລະຕິດຕໍ່ພົວພັນ), arc extinguishing ອຸປະກອນແລະ shell ແລະພາກສ່ວນອື່ນໆ. ໃນບັນດາພວກເຂົາ, ການຕິດຕໍ່ຕົ້ນຕໍແມ່ນໃຊ້ເພື່ອປະຕິບັດກະແສໄຟຟ້າສູງ, ແລະການຕິດຕໍ່ຊ່ວຍແມ່ນໃຊ້ເພື່ອຮັບຮູ້ການສົ່ງແລະຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານຄວບຄຸມ.

ຄຸນສົມບັດ:

ມີສາມຕິດຕໍ່ພົວພັນເອກະລາດ, ມັນສາມາດຄວບຄຸມພະລັງງານສາມເຟດແລະຫນຶ່ງສາຍສູນໃນເວລາດຽວກັນ.

ລະບົບການຕິດຕໍ່ແມ່ນເຮັດດ້ວຍວັດສະດຸທີ່ມີຄຸນນະພາບສູງທີ່ມີການນໍາທີ່ດີແລະທົນທານຕໍ່ການສວມໃສ່.

ລະບົບແມ່ເຫຼັກໄຟຟ້າມີຜົນບັງຄັບໃຊ້ດູດພຽງພໍເພື່ອຄວາມຫນ້າເຊື່ອຖືແລະການປ່ອຍຕົວຕິດຕໍ່.

ອຸປະກອນ extinguishing arc ປະສິດທິພາບສາມາດ extinguish Arc ທີ່ສ້າງຂຶ້ນໃນເວລາທີ່ຕິດຕໍ່ພົວພັນໄດ້ຖືກຕັດ, ປົກປັກຮັກສາຕິດຕໍ່ພົວພັນຈາກຄວາມເສຍຫາຍ.

Stls-2(Cjx2) Series Mechanical Interlocking Contactor ເໝາະສຳລັບໃຊ້ໃນວົງຈອນທີ່ມີແຮງດັນໄຟຟ້າສູງສຸດ 660V AC 50Hz ຫຼື 60Hz, ກະແສໄຟຟ້າສູງສຸດເຖິງ 95A, ສໍາລັບການເຮັດ ແລະແຕກ, ເລື້ອຍໆເລີ່ມ ແລະຄວບຄຸມມໍເຕີ AC. ສົມທົບກັບຕັນການຕິດຕໍ່ຊ່ວຍ, ການຊັກຊ້າຈັບເວລາແລະອຸປະກອນ interlocking ເຄື່ອງຈັກແລະອື່ນໆ, ມັນຈະກາຍເປັນ contactor ຊັກຊ້າ, contactor interlocking ກົນຈັກ, star-delta starter. ດ້ວຍ relay ຄວາມຮ້ອນ, ມັນຖືກລວມເຂົ້າກັບເຄື່ອງເລີ່ມຕົ້ນແມ່ເຫຼັກໄຟຟ້າ. Contactor ແມ່ນຜະລິດຕາມ IEC 60947-1.

ຫຼັກການຂອງການດໍາເນີນງານ

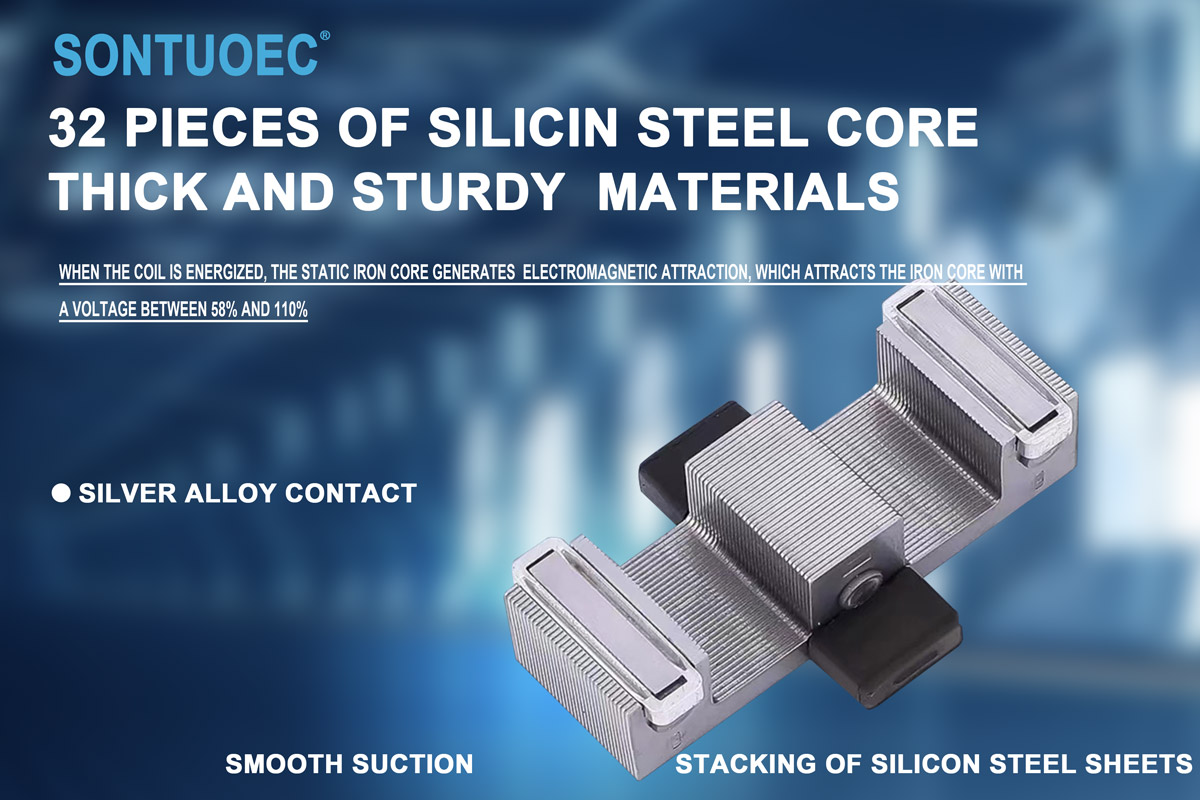

ໃນເວລາທີ່ coil ຂອງ 3P AC Contactor ແມ່ນ energized, ແກນທາດເຫຼັກສ້າງແມ່ເຫຼັກແລະດຶງດູດລະບົບການຕິດຕໍ່ປິດ, ດັ່ງນັ້ນການເຊື່ອມຕໍ່ການສະຫນອງພະລັງງານສາມເຟດແລະສູນສູນ. ໃນເວລາທີ່ coil ແມ່ນ de-energized, ຫຼັກຈະສູນເສຍການສະກົດຈິດຂອງມັນແລະລະບົບການຕິດຕໍ່ແຍກອອກພາຍໃຕ້ການປະຕິບັດຂອງພາກຮຽນ spring, ດັ່ງນັ້ນ disconnecting ການສະຫນອງພະລັງງານສາມເຟດຈາກສູນສູນ. ດ້ວຍວິທີນີ້, 3P AC Contactor ສາມາດຮັບຮູ້ການຄວບຄຸມໄລຍະໄກຂອງການໂຫຼດໄຟຟ້າ.
