ຄວາມຮ້ອນຂອງການພົວພັນເກີນຄວາມຮ້ອນ Overload ເຮັດວຽກກ່ຽວກັບຫຼັກການຂອງຜົນຂອງຄວາມຮ້ອນຂອງກະແສໄຟຟ້າ. ໃນເວລາທີ່ມໍເຕີໄດ້ຮັບການລ້າສຸດ, ເພີ່ມຂື້ນໃນປະຈຸບັນ, ເຊິ່ງກໍ່ໃຫ້ເກີດສ່ວນປະກອບຂອງຄວາມຮ້ອນພາຍໃນຄວາມຮ້ອນເກີນຄວາມຮ້ອນເກີນໄປ. ຄວາມຮ້ອນນີ້ຖືກໂອນໄປທີ່ Bimetal, ເຊິ່ງເຮັດດ້ວຍສອງໂລຫະທີ່ມີຕົວຄູນທີ່ແຕກຕ່າງກັນຂອງຄວາມຮ້ອນຂອງຄວາມຮ້ອນ, ສະນັ້ນມັນງໍໃນເວລາທີ່ຮ້ອນ. ໃນເວລາທີ່ໂຄ້ງເຖິງຈຸດໃດຫນຶ່ງ, ມັນກໍ່ໃຫ້ເກີດອຸປະກອນກົນຈັກ, ໂດຍປົກກະຕິແລ້ວແມ່ນການເຊື່ອມຕໍ່, ເຊິ່ງຕັດການເຊື່ອມຕໍ່ກັບມໍເຕີ, ດັ່ງນັ້ນຈຶ່ງປົກປ້ອງມັນຈາກຄວາມເສຍຫາຍ.
ສະເພາະ:
ຜະລິດຕະພັນ ຊື່ | ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນຄວາມຮ້ອນ | |||

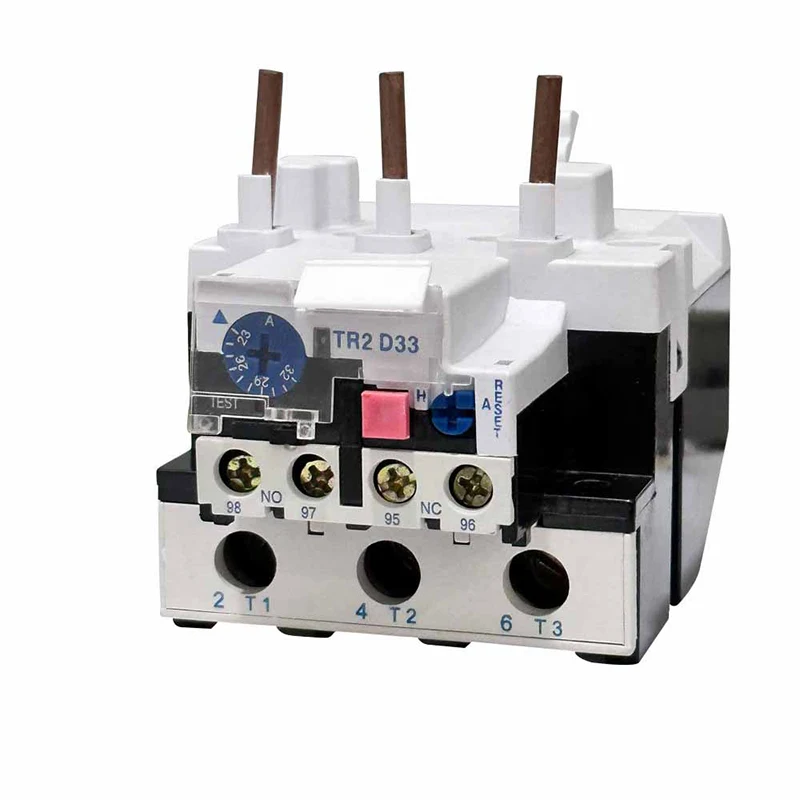

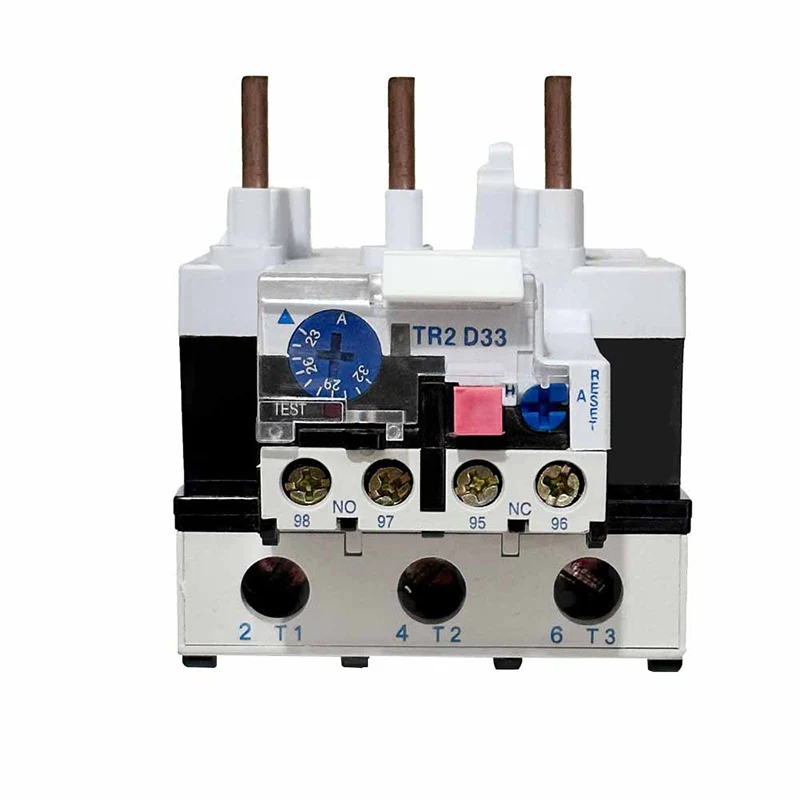

ແບບ | ST2-D33 | |||
ອຸປະກອນ | ສະຕິກເກີ, ສ່ວນປະກອບເອເລັກໂຕຣນິກ | |||
ຄວາມຮ້ອນ ຕິດຕໍ່ | 1NO + 1CC | |||
ຄວາມຮ້ອນ ກະແສ | 23a-93a | pls ສັງເກດໃນປະຈຸບັນ ກ້ອບ | ||
str2-93 | ລະດັບຄວາມສາມາດໃນປະຈຸບັນທີ່ສາມາດປັບໄດ້ (ກ) ລະດັບການຕັ້ງຄ່າ |
3322 | 23 ~ 26 ~ 32 ~ 32 | str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | str2-95 | ||
ຄວາມຖີ່ | 660V | |||
ຫ້ອງຮຽນ | 50 / 60hz | |||
ສີ | ເປັນຮູບທີ່ສະແດງ |
ຕົວກໍານົດການເຕັກໂນໂລຢີຫລັກ
ແບບ | ປະຈຸບັນ | ບໍ່. | ຊ່ວງກໍານົດ (ກ) | ສໍາລັບຜູ້ຕິດຕໍ່ |
Str2-25 | 25 | 1301 | 0.1 ~ 0.12 ~ 0.14 ~ 0.16 | str2-9 ~ 32 |
1302 | 0.16 ~ 0.19 ~ 0.22 ~ 0.25 | |||
1303 | 0.25 ~ 0.3 ~ 0.35 ~ 0.4 | |||
1304 | 0.4 ~ 0.05 ~ 0.63 | |||
1305 | 0.63 ~ 0.8 ~ 0.9 ~ 1 | |||
1306 | 1 ~ 1.2 ~ 1.4 ~ 1.6 | |||
1307 | 1.6 ~ 1.9 ~ 2.2 ~ 2.5 | str2-12 ~ 32 | ||
1308 | 2.5 ~ 3 ~ 3.5 ~ 4 | |||
1309 | 4 ~ 5 ~ 6 | |||
1312 | 5.5 ~ 6 ~ 7 ~ 8 ~ 8 | |||
1314 | 7 ~ 8 ~ 9 ~ 10 ~ 10 | |||
1316 | 9 ~ 11 ~ 13 | |||
1321 | 12 ~ 14 ~ 16 ~ 18 | str2-12 ~ 32 | ||
1322 | 17 ~ 21 ~ 25 | str2-12 ~ 32 | ||
1353 | 23 ~ 32 | Str2-25 / 32 (LC1-D25 / 32) | ||
str2-36 | 36 | 2353 | 23 ~ 26 ~ 29 ~ 32 ~ 32 | |
2353 | 28 ~ 32 ~ 36 | str2-32 | ||
2353 | 30 ~ 40 | |||
str2-93 | 93 | 3322 | 23 ~ 26 ~ 32 ~ 32 | str2-40 ~ 95 |
3353 | 17 ~ 25 | |||
3355 | 30 ~ 33 ~ 36 ~ 40 | |||
3357 | 37 ~ 41 ~ 46 ~ 50 | str2-50 ~ 95 | ||
3359 | 48 ~ 51 ~ 60 ~ 65 | |||
3361 | 55 ~ 0 ~ 65 ~ 70 | str2-62 ~ 95 | ||
3363 | 63 ~ 71 ~ 80 | str2-80 / str2-95 | ||
3365 | 80 ~ 85 ~ 93 | str2-95 | ||
str2-140 | 140 | 80 ~ 104 | ||
95 ~ 120 | ||||
110 ~ 140 |
ການປ້ອງກັນ Overload: ເມື່ອການໂຫຼດຂອງມໍເຕີເກີນມູນຄ່າທີ່ໄດ້ຮັບການຈັດອັນດັບຄວາມຮ້ອນ, ການສົ່ງຕໍ່ຄວາມຮ້ອນເກີນໄປຈະປ້ອງກັນການສະຫນອງພະລັງງານເພື່ອປ້ອງກັນບໍ່ໃຫ້ມໍເຕີ້ຈາກຄວາມຮ້ອນແລະຄວາມເສຍຫາຍ.
ການປ້ອງກັນຄວາມຮ້ອນ: ຖ້າມໍເຕີຮ້ອນເກີນໄປດ້ວຍເຫດຜົນບາງຢ່າງ (E.g. ອຸນຫະພູມອາກາດຮ້ອນສູງຫຼືການລະເມີດຄວາມຮ້ອນທີ່ບໍ່ດີ), ການສົ່ງຕໍ່ຄວາມຮ້ອນທີ່ບໍ່ດີກໍ່ຈະຖືກຕັດອອກຈາກການສະຫນອງພະລັງງານ.
ການເຮັດວຽກຂອງການຊີ້ບອກ: ການເຮັດວຽກທີ່ມີຄວາມຮ້ອນຫຼາຍເກີນໄປ, ເຊິ່ງສັນຍານຫຼືປ່ຽນສະຖານະພາບໃນເວລາທີ່ຜູ້ປະຕິບັດງານສາມາດຊອກຫາແລະໃຊ້ມາດຕະການໃນເວລາ.
ອັດຕະໂນມັດ Relay Stray STR2-D Overload ຂອງ 50/60 Hz, Relay Relay ທີ່ແຕກຕ່າງກັນທີ່ສຸດໃນວັນທີ 9/4 ກັບ IEC 60947-1.
ການສົ່ງເສີມ Overload ຄວາມຮ້ອນແມ່ນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນສະພາບແວດລ້ອມອຸດສາຫະກໍາແລະການຄ້າ, ໂດຍສະເພາະໃນອຸປະກອນທີ່ຮຽກຮ້ອງໃຫ້ມີການຂັບເຄື່ອນຈັກໄຟຟ້າ. ຍົກຕົວຢ່າງ, ພວກມັນຖືກນໍາໃຊ້ໃນຈັກສູບ, ເຄື່ອງອັດ, ແຟນໆ, ອຸປະກອນກົນຈັກອື່ນໆເພື່ອຮັບປະກັນໃນກໍລະນີທີ່ມີຄວາມຊໍານານຫຼືສະພາບການເກີນ.
ໃນເວລາທີ່ເລືອກ Relay Overload ຄວາມຮ້ອນເກີນຄວາມຮ້ອນເຊັ່ນ: ການໃຫ້ຄະແນນພະລັງງານຂອງນັກຂັບຂີ່, ສະພາບແວດລ້ອມການເຮັດວຽກ, ແລະຄຸນລັກສະນະການໂຫຼດຕ້ອງການທີ່ຕ້ອງໄດ້ຮັບການພິຈາລະນາ. ມັນຍັງມີຄວາມຈໍາເປັນທີ່ຈະຮັບປະກັນວ່າກະແສທີ່ໃຫ້ຄະແນນຂອງ Relay ຄວາມຮ້ອນເກີນຂອບເຂດຄວາມຮ້ອນກົງກັບກະແສມໍເຕີທີ່ຖືກຈັດອັນດັບຂອງມໍເຕີແລະວ່າມັນມີຄຸນລັກສະນະດ້ານການປົກປ້ອງ.
ໃນເວລາທີ່ຕິດຕັ້ງ Relay Overload ຄວາມຮ້ອນ, ທ່ານຈໍາເປັນຕ້ອງຕິດຕາມແນວທາງຂອງຜູ້ຜະລິດແລະຮັບປະກັນວ່າມັນຖືກເຊື່ອມຕໍ່ຢ່າງຖືກຕ້ອງກັບພະລັງງານແລະວົງຈອນຄວບຄຸມ. ນອກຈາກນັ້ນ, ມີການສົ່ງເສີມຄວາມຮ້ອນເກີນຄວາມຮ້ອນຕ້ອງໄດ້ຮັບການກວດກາແລະຮັກສາເປັນປະຈໍາເພື່ອຮັບປະກັນການດໍາເນີນງານແລະຊີວິດການບໍລິການທີ່ຍາວນານ.
