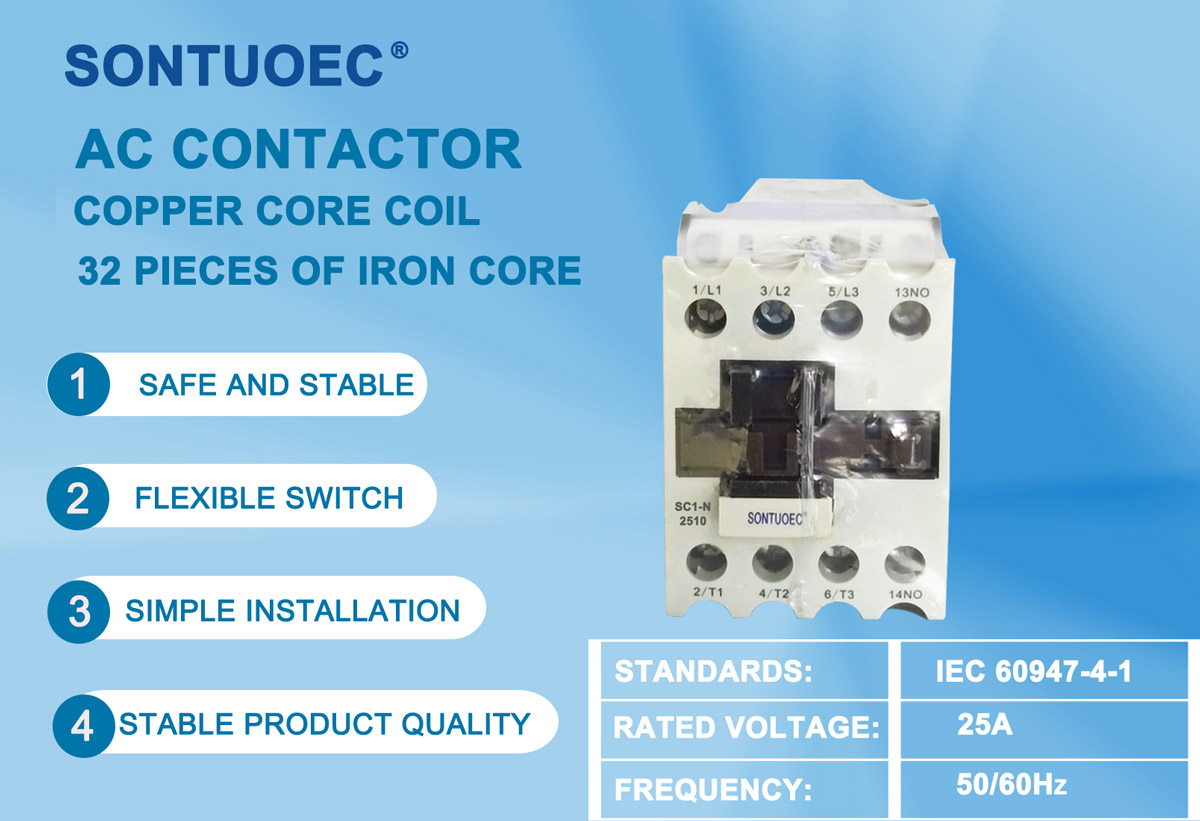

3 Pole AC Contactor

3 Pole AC Contactor ເປັນ contactor AC ທີ່ມີສາມຕິດຕໍ່ເອກະລາດ (ຫຼື poles), ແຕ່ລະຄົນຄວບຄຸມໄລຍະຫນຶ່ງຂອງລະບົບໄຟຟ້າສາມເຟດ. ຫນ້າທີ່ຕົ້ນຕໍຂອງມັນແມ່ນການຄວບຄຸມໄລຍະໄກຂອງການເລີ່ມຕົ້ນ, ການຢຸດເຊົາແລະການກັບຄືນຂອງມໍເຕີສາມເຟດຫຼືການໂຫຼດສາມເຟດອື່ນໆ. ໂດຍການຄວບຄຸມການເປີດແລະປິດຂອງສາມຕິດຕໍ່ກັນ, ມັນສາມາດຮັບຮູ້ການເຊື່ອມຕໍ່ແລະການຕັດການເຊື່ອມຕໍ່ຂອງວົງຈອນສາມເຟດ, ດັ່ງນັ້ນການຄວບຄຸມສະຖານະການເຮັດວຽກຂອງການໂຫຼດໄຟຟ້າ.

ສົ່ງສອບຖາມ

ລາຍລະອຽດຜະລິດຕະພັນ

ຕົວແບບ	ຄວາມອາດສາມາດຂອງ 2 ໄລຍະ sqirlel-								ປະຈຸບັນຄວາມຮ້ອນຈັດອັນດັບ 1th(A)
	ລະດັບພະລັງງານ (KW)				ການປະເມີນການເຮັດວຽກປະຈຸບັນ (A)
	220V-240v	380-440v	550v	660v	220-240V	380V-440V	550v	660v
SC1-N10	2.5	4.0	4.0	4.0	11	9	7	5	20
SC1-N11	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N12	3.5	5.5	5.5	5.5	13	12	9	7	20
SC1-N20	5.5	11	11	7.5	22	22	17	9	32
SC1-N25	8.5	14	14	14	30	30	12	12	40
SC1-N35	12	20	20	20	40	40	17	17	40

ໂຄງສ້າງແລະຫຼັກການການເຮັດວຽກ

ໂຄງສ້າງ:

ລະບົບແມ່ເຫຼັກໄຟຟ້າ: ປະກອບມີອົງປະກອບເຊັ່ນ: ທໍ່, ແກນ, ແລະອື່ນໆ, ເຊິ່ງຖືກນໍາໃຊ້ເພື່ອສ້າງ flux ແມ່ເຫຼັກເພື່ອຂັບລົດການເປີດແລະປິດຂອງລະບົບຕິດຕໍ່.

ລະບົບການຕິດຕໍ່: ລວມທັງການຕິດຕໍ່ຕົ້ນຕໍແລະຕິດຕໍ່ພົວພັນຊ່ວຍ. ການຕິດຕໍ່ຕົ້ນຕໍແມ່ນໃຊ້ເພື່ອປະຕິບັດກະແສໄຟຟ້າສູງ, ແລະການຕິດຕໍ່ຊ່ວຍແມ່ນໃຊ້ເພື່ອຮັບຮູ້ການສົ່ງແລະຄໍາຄຶດຄໍາເຫັນຂອງສັນຍານຄວບຄຸມ.

ອຸປະກອນດັບໄຟ Arc: ໃຊ້ເພື່ອດັບໄຟ Arc ທີ່ໄດ້ສ້າງຂຶ້ນໃນເວລາທີ່ການຕິດຕໍ່ຖືກຕັດເຊື່ອມຕໍ່ເພື່ອປົກປັກຮັກສາການຕິດຕໍ່ຈາກຄວາມເສຍຫາຍ.

Shell: ໃຊ້ເພື່ອປົກປ້ອງອົງປະກອບພາຍໃນຈາກສະພາບແວດລ້ອມພາຍນອກ.

ຫຼັກການເຮັດວຽກ:

ໃນເວລາທີ່ coil ແມ່ນ energized, ແກນທາດເຫຼັກສ້າງແມ່ເຫຼັກແລະດຶງດູດລະບົບການຕິດຕໍ່ປິດ, ເຮັດໃຫ້ວົງຈອນສາມເຟດເປີດ.

ໃນເວລາທີ່ coil ແມ່ນ de-energized, ແກນທາດເຫຼັກສູນເສຍການສະກົດຈິດຂອງຕົນແລະລະບົບການຕິດຕໍ່ໄດ້ແຍກອອກພາຍໃຕ້ການປະຕິບັດຂອງພາກຮຽນ spring ເພື່ອຕັດວົງຈອນສາມເຟດ.

ອັນທີສາມ, ຄໍາຮ້ອງສະຫມັກແລະການຄັດເລືອກ

ແອັບພລິເຄຊັນ:

3 Pole AC Contactor ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸດສາຫະກໍາອັດຕະໂນມັດ, ລະບົບພະລັງງານແລະການກໍ່ສ້າງອັດຕະໂນມັດ.

ມັນສາມາດຖືກນໍາໃຊ້ເພື່ອຄວບຄຸມການດໍາເນີນງານເຊັ່ນ: ການເລີ່ມຕົ້ນ, ການຢຸດແລະການກັບຄືນຂອງມໍເຕີສາມເຟດ.

ມັນຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອຮັບຮູ້ການຄວບຄຸມຫ່າງໄກສອກຫຼີກແລະການປົກປ້ອງລະບົບພະລັງງານ.

ການຄັດເລືອກ:

ເມື່ອເລືອກ 3 Pole AC Contactor, ປັດໃຈເຊັ່ນ: ແຮງດັນໄຟຟ້າ, ປະຈຸບັນຈັດອັນດັບແລະປະເພດການໂຫຼດຂອງລະບົບໄຟຟ້າຄວນໄດ້ຮັບການພິຈາລະນາ.
